Котельная — это помещение повышенной опасности. Вентиляция в котельной обеспечивает не просто комфорт, а жизнь и здоровье всех, кто живёт в доме. Правильная организация воздухообмена — обязательное требование нормативных документов и первое, что проверяет газовая служба при вводе оборудования в эксплуатацию.
Зачем нужна вентиляция в котельной
При сгорании топлива газовый котёл потребляет кислород и выделяет продукты сгорания, в том числе угарный газ (CO). Это вещество не имеет ни цвета, ни запаха, однако в концентрации свыше 0,32% вызывает потерю сознания и смерть в течение получаса, а при концентрации свыше 1,2% — буквально за 2–3 вдоха. По статистике, за последние 12 лет от отравления угарным газом погибло более 3000 человек.Природный газ (метан) легче воздуха и при утечке скапливается под потолком помещения котельной. Если вытяжки нет, образуется взрывоопасная смесь, которая может сдетонировать от обычной искры выключателя. Именно поэтому требования к вентиляции котельной закреплены законодательно и являются обязательными.
Помимо безопасности, вентиляция влияет на эффективность работы газового котла. Без постоянного притока свежего воздуха с высоким содержанием кислорода пламя горелки становится вялым, желтеет, КПД котла падает, а расход газа растёт. В худшем случае возникает обратная тяга, и дым идёт обратно в помещение.

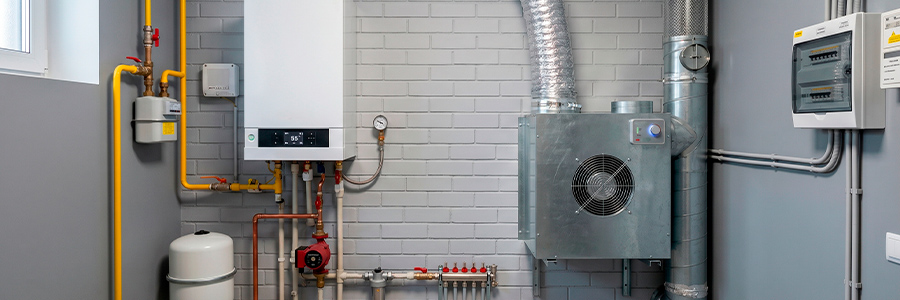

На фото: Вентиляция в котельной частного дома с газовым котлом
Нормативные требования: что говорят СНиПы
Все требования к вентиляции в котельной регламентируются двумя основными нормативными документами: СП 42-101-2003 и СП 402.1325800.2018 («Здания жилые. Правила проектирования систем газопотребления»). На соответствие именно этим СНиПам проверяет помещение инспектор газовой службы.Согласно нормативам, вентиляция помещения котельной с газовым теплогенератором с открытой камерой сгорания (тип «В») должна обеспечивать трёхкратный воздухообмен в час. Для котлов с закрытой камерой сгорания (тип «С») достаточно однократного воздухообмена. Если в помещении дополнительно установлена газовая плита, расчётный воздухообмен увеличивается на 100 м³/час.
Помимо кратности воздухообмена, к помещению котельной предъявляются и другие требования:
- высота потолков — не менее 2,5 м;
- объём помещения — не менее 15 м³;
- наличие открывающегося окна площадью не менее 0,25 м² (с форточкой);
- площадь остекления — не менее 0,03 м² на 1 м³ объёма помещения;
- дверь должна открываться наружу и иметь зазор или решётку в нижней части площадью не менее 0,02 м²;
- пол и стены выполнены из негорючих материалов.
Важно понимать разницу между дымоходом и вентиляционным каналом. Дымоход выводит продукты сгорания непосредственно от котла. Вентиляция обслуживает само помещение. Даже при наличии коаксиального дымохода с закрытой камерой сгорания вентиляция помещения котельной остаётся обязательной — на случай утечки газа.
Естественная и принудительная вентиляция
Вентиляция в помещении котельной может быть трёх видов: естественная, принудительная (механическая) и комбинированная. Выбор зависит от мощности котла и особенностей помещения.Естественная вентиляция
Естественная вентиляция — предпочтительный вариант для газовой котельной частного дома. Она работает за счёт разницы давлений и температур внутри и снаружи помещения, не зависит от электричества и принимается газовщиками без дополнительных вопросов. Естественная тяга создаётся вертикальной вытяжной шахтой: тёплый воздух поднимается и выходит наружу, а свежий поступает через приточное отверстие снизу.Принцип прост: нет притока — нет и вытяжки. Если помещение герметично закрыто и приток воздуха отсутствует, вентиляционный канал может начать работать в обратную сторону, затягивая дымовые газы внутрь котельной.
Установленные газовые нормативы допускают естественную вентиляцию для котлов мощностью до 30 кВт. Для более мощного оборудования может потребоваться принудительная система.
Принудительная вентиляция
Принудительная вентиляция основана на работе вентиляторов, которые создают искусственную тягу независимо от погодных условий. Это более эффективная система, но она требует подключения к электросети.Газовые службы предъявляют к принудительным системам строгие требования. Электрическая вытяжка в котельной с газовым котлом должна быть оснащена автоматикой безопасности: при отключении электропитания или обнаружении загазованности клапан-отсекатель (КТЗ), сблокированный с датчиком загазованности, автоматически перекрывает подачу газа. Кроме того, принудительная система должна быть продублирована резервным каналом с естественной тягой.
Приточно вытяжная вентиляция
Комбинированная (приточно вытяжная вентиляция) сочетает оба принципа. Вентилятор может быть установлен только на притоке, только на вытяжке или с обеих сторон, но с сохранением резервных каналов естественной циркуляции. Такая система дешевле в эксплуатации, чем полностью механическая: вентиляторы включают лишь при необходимости, например в безветренную погоду.Расчёт вентиляции: формулы и нормы
Правильный расчёт — основа грамотно спроектированной системы. Рассмотрим порядок вычислений на примере.Расчёт воздухообмена
Расчёта воздухообмена для котла с открытой камерой сгорания вычисляется по формуле L = V × 3, где V — объём помещения котельной (м³), L — необходимый воздухообмен (м³/ч).Пример: дано помещение 3 × 4 м, с высотой потолков 2,7 м.
— Объём: 3 × 4 × 2,7 = 32,4 м³
— Необходимый воздухообмен: 32,4 × 3 = 97,2 м³/ч
Если высота потолков менее 6 м (что типично для частного дома), СНиП предписывает увеличивать коэффициент кратности воздухообмена на 0,25 для каждого недостающего метра.
Расчёт приточного отверстия
Размеры приточного вентиляционного отверстия не могут быть меньше 200 см² и рассчитываются из соотношения 8 см² на каждый кВт мощности газового котла.Например, для котла мощностью 30 кВт площадь приточного канала составит: 30 × 8 = 240 см², что соответствует квадрату 15,5 × 15,5 см или прямоугольнику 12 × 20 см.
Если воздух поступает не с улицы, а из смежных помещений дома, площадь сечения приточного отверстия увеличивают до 30 см² на 1 кВт.
Расчёт диаметра вытяжной трубы
Для расчёта диаметра вытяжного канала используется формула:F = L / (V воздуха × 3600), где F — площадь сечения канала (м²), L — расчётный воздухообмен (м³/ч), V воздуха — скорость движения воздуха в канале (принимается 1,5 м/с для естественной вентиляции).
Для кирпичных каналов используются стандартные размеры: 130×130 мм (площадь сечения 0,0169 м²), 130×260 мм (0,0338 м²) или 260×260 мм (0,0676 м²).
Организация приточной вентиляции
Вытяжная система не будет работать без обеспечения постоянного притока свежего воздуха. Существует несколько способов организовать приток.Приточный клапан в стену (КИВ). Наиболее правильное решение — установить в стену приточный клапан с фильтром и регулируемой заслонкой. Отверстие бурится алмазной коронкой. Клапан размещают рядом с котлом или в нижней части стены, чтобы свежий воздух поступал непосредственно к камере сгорания.
Решётка или зазор в двери. Если котельная расположена внутри дома, воздух можно организовать из коридора. В нижней части двери делают подрез (зазор 2–3 см) или врезают переточную решётку площадью не менее 0,02 м².
Форточки и окна. Наличие открывающегося окна обязательно по нормам. Форточки обеспечивают дополнительное проветривание и экстренное проветривание в случае загазованности.
Устройство вытяжной вентиляции
Для правильной работы вытяжной системы важно соблюдать ряд конструктивных требований.Расположение вытяжного отверстия
Решётка вытяжки должна находиться максимально высоко — не ниже 20–30 см от потолка. Именно там скапливается тёплый воздух и, в случае утечки газа, метан. Дымоход также выводится вертикально, без резких поворотов (допускается не более трёх).Материал воздуховодов
Для вентиляционных каналов используют оцинкованную сталь, нержавейку, керамику или асбестоцементные трубы. Пластиковые трубы в котельных категорически не рекомендованы: они горючи, накапливают статику и не соответствуют требованиям пожарной безопасности.Высота трубы
Оголовок вытяжной трубы должен находиться вне зоны ветрового подпора. Если труба расположена ближе 1,5 м к коньку крыши, её выводят выше конька не менее чем на 0,5 м.Утепление
Неутеплённая труба на чердаке или снаружи дома зимой покрывается конденсатом и может полностью обмёрзнуть, перекрыв тягу. Для предотвращения этого используют сэндвич-трубы или утепляют канал минватой или пенофолом.Дефлекторы
На оголовок трубы устанавливают защитный зонт (колпак) от осадков, а для усиления тяги — дефлектор ЦАГИ или вращающийся турбодефлектор.Особенности котлов с закрытой камерой сгорания
Котлы с закрытой камерой сгорания и коаксиальным дымоходом берут воздух для горения непосредственно с улицы по внешней трубе коаксиального дымохода. Это делает их практически независимыми от состояния воздуха в помещении котельной.Тем не менее общеобменная вентиляция для таких котлов по-прежнему обязательна. Во-первых, она необходима на случай утечки газа. Во-вторых, без вентиляции в помещении накапливается влага: на стенах появляется конденсат, развивается грибок. Установка приточного клапана полностью решает эту проблему. Для котлов с закрытой камерой сгорания норматив составляет однократный воздухообмен в час.
Типичные ошибки при устройстве вентиляции
Знание типичных ошибок помогает избежать их на практике:- Отказ от приточной вентиляции. Без постоянного притока вытяжка не работает, а в герметичном помещении возникает обратная тяга — дымовые газы поступают обратно в котельную.
- Использование пластиковых труб. Пластик горюч и не соответствует требованиям пожарной безопасности в помещении котельной.
- Установка вытяжного вентилятора без автоматики. При отключении электричества вентилятор останавливается, но котёл продолжает работать. Газ может скопиться, а искра двигателя при включении стать источником взрыва.
- Недостаточная высота вытяжной трубы. Если труба попадает в зону ветрового подпора, тяга нарушается или возникает обратная тяга.
- Отсутствие утепления трубы. Зимой неутеплённый канал обмерзает и перекрывает тягу.
Проверка системы перед вводом в эксплуатацию
Перед вызовом инспектора газовой службы убедитесь в следующем:- Имеется акт первичного обследования вентиляционных каналов и дымоходов от лицензированной организации (ВДПО).
- Тяга присутствует — лист бумаги прилипает к решётке при открытой форточке.
- Диаметр вытяжной трубы соответствует расчёту и проекту (как правило, не менее 150 мм).
- Дверь открывается наружу, в нижней части есть зазор или решётка.
- Вентиляционный канал герметичен и изолирован от жилых помещений.
- Приточное отверстие имеет требуемую площадь сечения.
