Безотказная работа любого климатического оборудования зависит от ряда факторов, и фанкойлы – не исключение. При проектировании и монтаже фанкойлов следует особое внимание уделять обвязке. Грамотное проектирование запорно-регулирующего узла обвязки фанкойла обеспечит бесперебойное функционирование оборудования.
Запорно-регулирующие узлы DANTEX предназначены для подключения фанкойла к магистральным трубопроводам холодо- или теплоснабжения, а также автоматического управления подачей холодо- или теплоносителя в теплообменник фанкойла по сигналу от датчика температуры воздуха в помещении.
Данный узел фанкойла DANTEX представляет собой устройство, состоящее из двухходового или трехходового клапана, сервопривода, балансировочного клапана, предохранительной и запорной арматуры. Узлы обвязки могут отличаться в зависимости от пожелания заказчика и конкретной схемы подключения фанкойла. Подключение к фанкойлу осуществляется гибкой нержавеющей подводкой, входящей в конструкцию узла. Стандартная длина нержавеющей подводки составляет 500 мм, при необходимости в процессе монтажа ее можно укоротить до требуемых размеров с помощью специального инструмента.
Все элементы конструкции запорно-регулирующего узла (краны, фитинги, приводы) собираются из высококачественных комплектующих ведущих мировых производителей.
При монтаже резьбовых элементов запорно-регулирующего узла между собой применяются сантехнический лен и специальная мастика для пропитки льна. Данное сочетание является идеальным решением для герметизации резьбовых соединений.
Запорно-регулирующий узел DANTEX перед упаковкой проходит гидравлические испытания на стенде. Собранный узел подключают к опрессовочному насосу и испытывают давлением 1,6 MПа в течение 5 минут.
ЭЛЕМЕНТЫ КОНСТРУКЦИИ ЗАПОРНО-РЕГУЛИРУЮЩЕГО УЗЛА DANTEX
|
№
|
Наименование элемента
|
Кол-во
|
|
1
|
Кран шаровый 3/4” с американкой НВ
|
2
|
|
2
|
Кран шаровый 1/2” НВ
|
2
|
|
3
|
Воздухоотводчик автоматический 1/2”
|
1
|
|
4
|

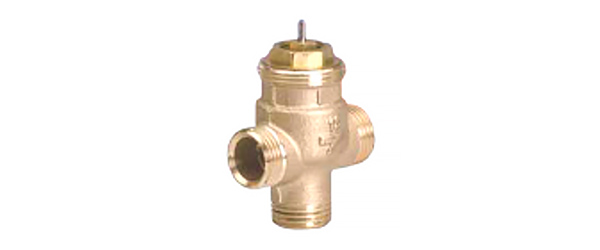

Трехходовой клапан с приводом DN 3/4”, KVS 4.5
|
1
|
|
5
|
Косой фильтр 3/4”
|
1
|
|
6
|
Гибкая подводка в изоляции с комплектом фитингов 3/4” L=500 мм
|
2
|
Термоэлектрический привод DANTEX
|
№
|
Наименование
|
|
|
1
|
Электропитание
|
230 В ± 10%, 50/60 Гц.
|
|
2
|
Потребляемая мощность
|
1,8VA
|
|
3
|
Рабочая температура
|
5…+50 ºС
|
|
4
|
Тип регулирования
|
On/Off
|
Регулирующие клапаны
|
№
|
Наименование
|
|
|
1
|
Номинальный диаметр
|
DN25
|
|
2
|
Номинальное давление
|
PN16
|
|
3
|
Тип работы
|
Линейный
|
|
4
|
Рабочая температура, ºС
|
+5…+95
|
|
4
|
Тип жидкости
|
Вода, Вода с гликолем 50%
|
|
4
|
Пропускная способность, м³/ч
|
4.5
|
