Обозначения серии:
  • DN - Чиллер Dantex
  • 5-16 - Холодопроизводительность 5-16 кВт
  • C - Моноблок
  • F - Компрессор Scroll спиральный
  • S - Электросеть 380В/3Ф/50Гц
  • A - Хладагент R410a
Товар снят с производства
Серия:
DN-05-16CF/(S)A
Размер (ШхВхГ)
990x966x354 мм
Вес
83 кг
Уровень шума
55 дБ
Максимальная потребляемая мощность
2,35 кВт
Тип хладагента
R410a
Расход воздуха
5563 куб м/ч
Производительность в режиме охлаждения
5 кВт
Производительность в режиме обогрева
5,5 кВт
Электропитание
220-240-50-1 В/Гц/Ф
Масса заправляемого хладагента
1,6 кг
Потребляемая мощность (охлаждение)
1,938 кВт
Потребляемая мощность (обогрев)
1,987 кВт
Тип компрессора
Ротационный
D патрубков для подсоединения магистрали
R1 дюйм
Подбор аксессуаров
Заказать

Мини чиллер с гидромодулем малой производительности DN-05CF/A на 5 кВт компании Dantex

Эффективное использование мини-чиллеров DN-05CF/A в системах кондиционирования общественных и административных зданий, а также зданий промышленного назначения обусловлено отличными техническими и эксплуатационными характеристиками. Использование хладагента R-410a c высоким уровнем удельной хладопроизводительности позволило сократить габаритные размеры и вес агрегатов, при одновременном увеличении эффективности теплопередачи. Наличие в стандартной комплектации встроенного гидравлического модуля, в состав которого входит циркуляционный насос, расширительный бак, снижает стоимость монтажа и технического обслуживания. Монтаж агрегатов сводится к их установке на монтажную позицию, подключение электрических и гидравлических коммуникаций.

вибрационные колодки



обозначения для чиллера с гидромодулем



схематичное расположение чиллера


Преимущества мини-чиллера DN-05CF/A

  • Отличные эксплуатационные и технические характеристики
  • Встроенный гидравлический модуль в стандартной комплектации
  • Использование высокоэффективного хладагента R-410a
  • Низкий шум
  • Снижение расходов по монтажу чиллера
  • Компактные размеры и небольшой вес

Назначение DN-05CF/A

Мини-чиллеры с воздушным охлаждением конденсатора предназначены для использования в системах кондиционирования на охлажденной воде. Они выполняют функцию охлаждения/нагрева воды/антифриза (Раствора этиленгликолевой смеси) используемой в воздухообрабатывающих агрегатах - фанкойлах и центральных кондиционерах.

Способ установки DN-05CF/A

Мини-чиллер с гидромодулем предназначен для наружной установки на крыше здания или его прилегающей территории. Также они могут быть смонтированы на стене, с помощью установочных кронштейнов.

Комплектация DN-05CF/A

Агрегат включает полнофункциональный холодильный контур, в состав которого входит спиральный компрессор: Scroll производства Компании Copland, испаритель, воздушный теплообменник конденсатора, терморегулирующий вентиль, четырех-ходовой клапан реверсирования холодильного цикла. Осевые вентиляторы, расположенные в торцевой части агрегата предназначены для организации циркуляции воздуха через воздушный теплообменник. Система автоматизированного управления включает контроллер, устройства защиты, датчики температуры и давления. Возможна интеграция контроллера в единую систему комплексного управления зданием. Встроенный гидравлический модуль, в состав которого входит циркуляционный насос, расширительный бак, дифференциальное реле давления обеспечивает организацию циркуляции хладоносителя в гидравлическом контуре.

Пульт дистанционного управления предназначен для установки в эксплуатационном помещении. Используя интуитивный интерфейс пользователь может включать и выключать агрегат, изменять параметры и режимы работы, просматривать журнал аварийных ситуаций.

Реле протока - это защитное устройство, которое предназначено для предотвращения выхода из строя агрегатов по причине отсутствия протока воды.

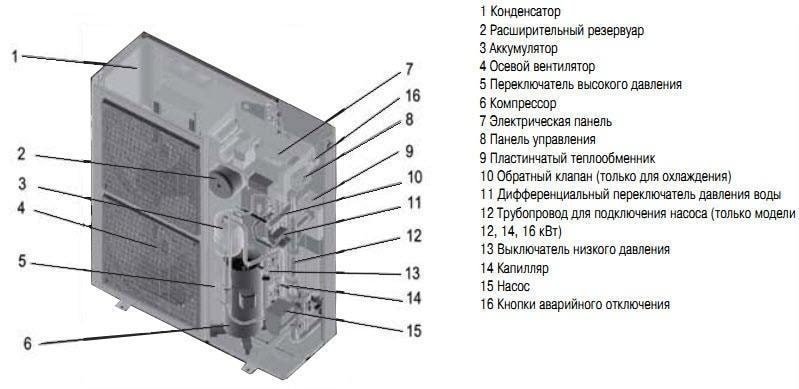

Состав и описание чиллера малой мощности


Аксессуары и опции

Стандартная комплектация

  • RE - Реле контроля перекоса фаз питающего напряжения
  • R - Дифференциальный датчик давления воды

Дополнительная комплектация

  • 8b - Резиновые антивибрационные опоры
  • Wint - Низкотемпературный комплект для работы при низких температурах
