Что такое сплит система для холодильной камеры и принцип работы
Сплит-система для холодильной камеры состоит из двух основных блоков: внутреннего испарительного блока, который устанавливается внутри камеры, и наружного конденсаторного блока с компрессором, размещаемого снаружи помещения. Эта конструкция позволяет эффективно охлаждать продукты при минимальном уровне шума внутри камер.Принцип работы холодильного цикла основан на циркуляции хладагента между блоками через медные трубопроводы. Компрессор сжимает хладагент, повышая его температуру и давление, затем горячий газ поступает в конденсатор, где отдает тепло окружающему воздуху и конденсируется в жидкость. После прохождения через расширительный клапан хладагент попадает в испаритель, где поглощает тепло из холодильных камер и снова превращается в газ.

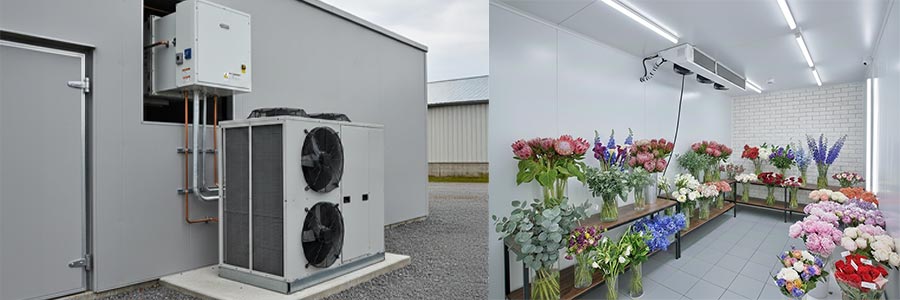

На фото: Сплит системы для холодильной камеры цветочного магазина
Виды сплит-систем для холодильных камер по температурным режимам
Среднетемпературная сплит-система для холодильной камеры
Среднетемпературные сплит-системы работают в диапазоне температур от +10°C до -5°C и используются для хранения свежей продукции. Эти модели оснащаются системами электрического оттаивания и могут автоматически поддерживать заданную температуру.
Области применения:
- продуктовые магазины;
- рестораны, кафе;
- винные погреба;
- цветочные магазины.
Подкатегории по температурным зонам включают системы для охлаждения до 0°C, поддержания +10°C и промежуточные варианты до -5°C, что позволяет выбрать оптимальное решение для охлаждения конкретных видов продукции.
Технические особенности системы управления позволяют точно контролировать не только температуру, но и влажность воздуха, что критически важно для сохранения качества товаров.
Низкотемпературная сплит-система для холодильной камеры
Низкотемпературные-сплит системы обеспечивают заморозку и хранение продуктов в диапазоне от -5°C до -35°C. Конструктивные отличия включают усиленные компоненты, способные работать при экстремально низких температурах, и специальные хладагенты.Особенности эксплуатации в экстремальных условиях требуют использования специальных масел для компрессоров, улучшенной теплоизоляции трубопроводов и систем подогрева дренажа. Системы защиты от обледенения включают автоматические циклы оттаивания и подогрев критических элементов.
Области применения:
- морозильные камеры;
- производство мороженого;
- рыбоперерабатывающих предприятия;
- медицинские учреждения (хранение биоматериалов).
Моноблок или сплит-система для холодильной камеры: детальное сравнение
При выборе между моноблоком и сплит-системой необходимо учитывать технические преимущества каждого типа. Сплит системы обеспечивают более тихую работу, лучшее распределение температуры и возможность размещения шумного оборудования вне помещения. Моноблоки проще в установке, но ограничены по мощности и создают больше шума.Экономические факторы выбора включают первоначальную стоимость, расходы на установку и долгосрочные эксплуатационные затраты. Сплит-системы требуют больших первоначальных инвестиций, но обеспечивают экономию электроэнергии и снижение расходов в процессе эксплуатации.

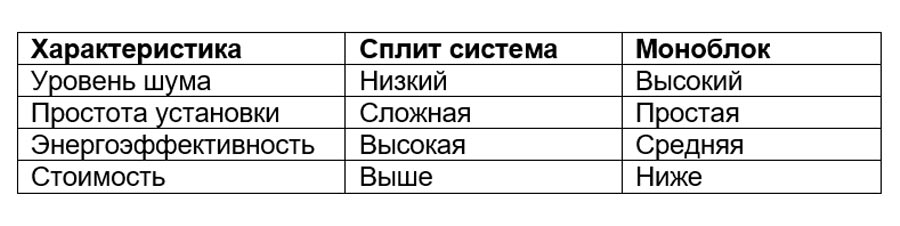

На фото: Сравнение моноблочной и обычной сплит системы
Специализированные применения
Сплит система для холодильной камеры цветов
Флористическая индустрия предъявляет уникальные требования к температурному режиму и влажности. Большинство моделей для цветочных магазинов работают при температуре +2°C до +4°C с контролем влажности на уровне 85-95%.Контроль влажности и воздухообмена критически важен для сохранения свежести цветов. Рекомендуемые настройки включают постоянную циркуляцию воздуха без прямого обдува и системы дистанционного управления для точной настройки параметров.
Специализированные модели оснащаются функциями плавной регулировки температуры и влажности, а также системами аварийной сигнализации при отклонении от заданных параметров.
Медицинские и фармацевтические требования
Медицинские учреждения требуют соблюдения стандартов GMP и GDP, что включает точное поддержание температуры, непрерывный мониторинг и документирование всех параметров. Системы мониторинга обеспечивают круглосуточное отслеживание температуры с возможностью удаленного контроля.Требования к резервированию включают дублирующие системы охлаждения и источники питания. Валидация холодильных систем проводится согласно международным стандартам с выдачей соответствующих сертификатов.
Расчет мощности и проектирование системы
Пошаговая методика расчета тепловых нагрузок начинается с определения объема помещения и требуемой температуры. Необходимо учесть теплопритоки через ограждающие конструкции, от освещения, людей и загружаемых товаров.Учет внешних факторов включает климатические условия региона, качество теплоизоляции стен, частоту открывания дверей и количество одновременно находящихся в камере людей. Расчет нагрузки от продукции зависит от их начальной температуры и массы.
Практические примеры расчетов:
- Для камеры 10 м³ при температуре +2°C требуется мощность около 2-3 кВт.
- Морозильная камера 20 м³ при -18°C требует 5-7 кВт мощности.
Технические характеристики и инновационные функции
Ключевые параметры выбора включают холодопроизводительность (кВт), коэффициент энергоэффективности COP, уровень шума (дБ) и рабочий диапазон температур. Современные хладагенты R404A, R-507 и экологически безопасный R744 (CO2) соответствуют международным экологическим требованиям.Системы автоматизации включают IoT-интеграцию для удаленного мониторинга, программируемые контроллеры и смартфон-приложения для управления. Энергоэффективность класса A++ обеспечивает значительное сокращения эксплуатационных расходов.
Функции автооттаивания работают по таймеру или по потребности, системы защиты включают реле давления, температурные датчики и аварийную сигнализацию при нарушении работы.
Нормативные требования и стандарты
Российские ГОСТы регламентируют требования безопасности, энергоэффективности и экологичности холодильного оборудования. Требования СанПиН для пищевых производств определяют допустимые отклонения температуры и санитарные нормы.Международные стандарты ISO 9001, EN 378 устанавливают требования к качеству и безопасности систем охлаждения. Требования пожарной и электробезопасности включают использование негорючих материалов и защитное заземление.
Процедуры сертификации требуют получения разрешений от Роспотребнадзора для пищевых производств и соответствующих медицинских организаций для фармацевтических применений.
Монтаж и пусконаладочные работы
Подготовка помещения включает обеспечение достаточной вентиляции для наружного блока, прокладку электропитания и дренажной системы. Оптимальное размещение внутреннего блока обеспечивает равномерное распределение холодного воздуха без создания застойных зон.Требования к расстояниям между блоками составляют от 3 до 50 метров в зависимости от модели. Типичные ошибки монтажа включают недостаточную теплоизоляцию трубопроводов, неправильное размещение датчиков температуры и нарушение герметичности соединений.
Процедуры тестирования включают проверку герметичности системы, настройку автоматики и калибровку датчиков. Необходимость привлечения сертифицированных специалистов обусловлена сложностью систему и требованиями безопасности при работе с хладагентами.
Сервисное обслуживание и гарантийная поддержка
Регламенты планового технического обслуживания включают ежемесячную проверку температурных режимов, ежеквартальную чистку теплообменников и ежегодную замену фильтров. Периодичность проверок зависит от интенсивности эксплуатации и условий окружающей среды.Гарантийные обязательства варьируются от 2 лет для бюджетных моделей до 5 лет для премиальных систем. Поиск сертифицированных сервисных центров осуществляется через официальных дилеров производителей.
Стоимость планового обслуживания составляет 3-5% от стоимости оборудования в год, аварийного - может достигать 15-20%. Важность заключения сервисных контрактов заключается в гарантированном времени реагирования и фиксированной стоимости услуг.
Экономический анализ инвестиций
Подробный расчет TCO включает первоначальные затраты, стоимость установки, ежегодные расходы на электроэнергию и техническое обслуживание. Сравнение операционных расходов показывает преимущество энергоэффективных моделей при длительной эксплуатации.Анализ окупаемости для сплит-системы составляет 3-5 лет за счет экономии на электроэнергии по сравнению с менее эффективными решениями. Влияние энергоэффективности особенно заметно при работе в круглосуточном режиме.
Факторы, влияющие на итоговую стоимость проекта, включают сложность установки, необходимость дополнительного электрооборудования и требования к автоматизации.
Часто задаваемые вопросы (FAQ)
1. Какая разница между сплит-системой и моноблоком для холодильной камеры? Сплит-система обеспечивает более тихую работу и лучшую энергоэффективность благодаря выносу компрессора наружу, но требует более сложной установки.2. Как рассчитать необходимую мощность системы? Мощность рассчитывается исходя из объема помещения, требуемой температуры, теплопритоков и частоты использования. Для точного расчета рекомендуется обращение к специалистам.
3. Можно ли установить сплит-систему самостоятельно? Установка требует специального оборудования для работы с хладагентами и знания техники безопасности, поэтому рекомендуется профессиональный монтаж.
4. Какой тип хладагента лучше выбрать? Для новых установок рекомендуются экологически безопасные хладагенты R507 или R744 (CO2), соответствующие современным экологическим стандартам.
5. Как часто нужно проводить техническое обслуживание? Плановое обслуживание проводится ежеквартально с ежегодной полной диагностикой системы и заменой фильтров.
Мотин Вячеслав Владимирович
Руководитель учебного центра, кандидат технических наук, доцент ФГБОУ ВО «РОСБИОТЕХ», академик МАХ
