Производство, торговля и бытовая сфера немыслимы без эффективных систем охлаждения. Основой современной холодильной и климатической техники служат парокомпрессионные холодильные установки. Именно на принципе парокомпрессионного цикла работают бытовые холодильники, кондиционеры, промышленные чиллеры, холодильные склады и системы охлаждения на производстве. Несмотря на кажущуюся сложность, логика их работы достаточно наглядна и строится на физических свойствах хладагентов.

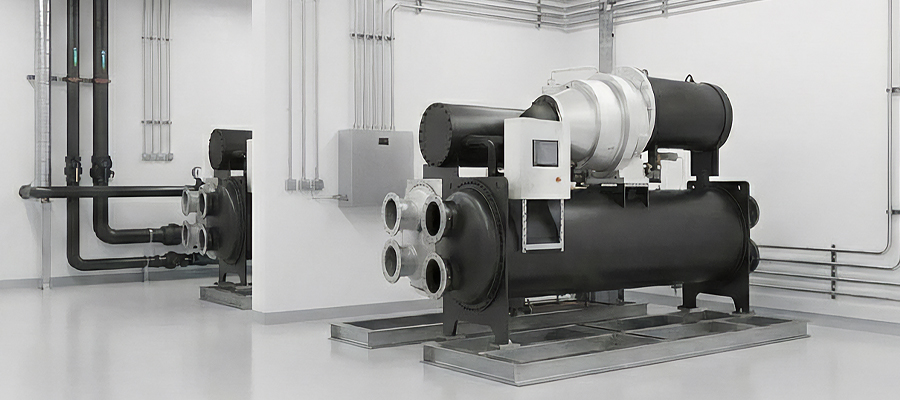

На фото: Парокомпрессионные холодильные установки
Что такое парокомпрессионная холодильная установка
Парокомпрессионная холодильная установка — это теплотехническая система, в которой охлаждение осуществляется за счет замкнутого цикла циркуляции хладагента, последовательно проходящего стадии испарения, сжатия, конденсации и дросселирования. Ключевым элементом установки является компрессор. Он обеспечивает непрерывное движение хладагента по контуру и создает необходимые перепады давления для протекания термодинамического цикла.Основная задача парокомпрессионной установки заключается не в «создании холода», а в отводе тепловой энергии от охлаждаемого объекта (воздуха в помещении, воды, технологической среды, продуктов) и ее передаче во внешнюю среду с более высокой температурой. Таким образом, установка работает как тепловой насос, перенося тепло против естественного направления теплообмена.
В основе принципа работы лежит способность хладагента кипеть при низких температурах при пониженном давлении и конденсироваться при более высоких температурах при повышенном давлении. При переходе из жидкого состояния в парообразное хладагент интенсивно поглощает тепло из окружающей среды, обеспечивая эффект охлаждения. При обратном переходе тепло отводится и рассеивается через конденсатор.
Благодаря такому фазовому переходу и управлению параметрами давления и температуры парокомпрессионные холодильные установки способны эффективно работать в широком диапазоне условий.
Основные элементы установки
Типовая парокомпрессионная холодильная установка включает следующие ключевые компоненты:- Испаритель
- Компрессор
- Конденсатор
- Дросселирующее устройство
- Хладагент
- Система автоматики и защиты
Принцип работы
Работа холодильной установки основана на втором законе термодинамики и использует свойство рабочего вещества поглощать большое количество теплоты при испарении и отдавать ее при конденсации. Рабочее вещество циркулирует по замкнутому контуру, последовательно проходя через четыре основных элемента системы.Работа парокомпрессионной холодильной установки включает четыре основных этапа:
1. Испарение
Жидкий хладагент с пониженным давлением поступает в испаритель. Здесь он закипает и испаряется, поглощая тепло из окружающей среды (воздуха, воды или продукта). Именно на этом этапе происходит охлаждение.
2. Сжатие
Пары хладагента поступают в компрессор, где сжимаются. В результате повышаются давление и температура газа. Компрессор является «сердцем» системы и обеспечивает циркуляцию хладагента по контуру.
3. Конденсация
Горячий сжатый газ направляется в конденсатор, где отдает тепло внешней среде (воздуху или воде) и переходит из газообразного состояния в жидкое. Этот этап сопровождается интенсивным теплообменом.
4. Дросселирование
Жидкий хладагент проходит через дросселирующее устройство (терморегулирующий вентиль или электронный расширительный клапан), где резко снижается его давление и температура. Далее хладагент поступает в испаритель, и цикл повторяется с самого начала.
Виды парокомпрессионных установок
По холодопроизводительности
Классификация по мощности определяет область применения и конструктивные особенности установок:- Малые (до 15 кВт) — бытовые холодильники, витрины, небольшие морозильные камеры.
- Средние (15-120 кВт) — торговое оборудование, небольшие холодильные склады.
- Крупные (свыше 120 кВт) — промышленные системы, большие распределительные центры.
По температурному диапазону работы
Температурная классификация определяет конструкцию компрессора и схему холодильного цикла:
- Высокотемпературные (выше -10°С). Одноступенчатые системы для кондиционирования и охлаждения.
- Среднетемпературные (-30°С до -10°С). Одно- и двухступенчатые системы для заморозки продуктов.
- Низкотемпературные (ниже -30°С). Многоступенчатые и каскадные холодильные машины.
По конструктивному исполнению
Конструктивная классификация включает моноблочные, сплит-системы и центральные установки. Моноблочные агрегаты объединяют все элементы в едином корпусе, сплит-системы разделяют испарительный и конденсаторный блоки, центральные системы обслуживают несколько потребителей холода.По области применения
Специализированные решения разрабатываются для конкретных отраслей: пищевой промышленности, медицины, химического производства. Каждая область имеет специфические требования к точности поддержания температуры, качеству воздуха и безопасности эксплуатации.Рабочие циклы парокомпрессионных холодильных установок
Одноступенчатые циклы и их особенности
Одноступенчатые циклы применяются при умеренных перепадах температур между испарением и конденсацией. Цикл холодильной машины с всасыванием сухого насыщенного пара является наиболее распространенным в практике. Для обеспечения безопасной работы компрессора применяется небольшой перегрев пара на всасывании (5-10°С).Удельная холодопроизводительность q₀ = h₁ - h₄, где h₁ — энтальпия пара на всасывании, h₄ — энтальпия жидкости после дросселирования. Холодильный коэффициент ε = q₀/l, где l — удельная работа сжатия в компрессоре.
Многоступенчатые и каскадные системы
При больших перепадах температур применяются двухступенчатые и каскадные холодильные машины. В двухступенчатых системах используется промежуточное охлаждение, что снижает температуру нагнетания и повышает энергетическую эффективность. Каскадные системы используют различные хладагенты в высоко- и низкотемпературных ступенях.Циклы с промежуточным охлаждением
Промежуточное охлаждение реализуется в промежуточных сосудах, где происходит отделение жидкой фазы от паровой. Это позволяет снизить работу сжатия и повысить холодопроизводительность системы.Регенеративные циклы
Регенеративный цикл предусматривает теплообмен между жидким хладагентом после конденсатора и паром перед компрессором. Это позволяет снизить необратимые потери при дросселировании переохлажденной жидкости и повысить холодопроизводительность. Регенеративные циклы эффективны для высокомолекулярных хладагентов типа фреонов.Области применения
Парокомпрессионные холодильные установки применяются практически во всех сферах:- системы кондиционирования и вентиляции зданий;
- холодильные и морозильные камеры;
- пищевая промышленность и аграрный сектор;
- фармацевтика и медицина;
- дата-центры и серверные помещения;
- технологическое охлаждение оборудования и производственных процессов.
Преимущества в сравнении с альтернативными технологиями
Сравнение с альтернативными холодильными технологиями
Ниже представлена сравнительная таблица, которая наглядно демонстрирует преимущества и недостатки парокомпрессионных установок по сравнению с абсорбционными, термоэлектрическими и воздушными холодильными системами.
Парокомпрессионные холодильные установки являются наиболее универсальным и эффективным решением в сфере охлаждения. Они обеспечивают высокий коэффициент энергоэффективности, широкий диапазон мощностей, точность поддержания температуры и быстрый выход на режим.
По сравнению с абсорбционными, термоэлектрическими и воздушными системами такие установки более экономичны и масштабируемы, а также имеют развитую сервисную базу. Альтернативные технологии применяются преимущественно в узкоспециализированных задачах.
В результате парокомпрессионные системы остаются основной технологией современной холодильной и климатической техники.
Современные тенденции развития парокомпрессионных установок
Цифровизация и IoT в холодильной технике
Интернет вещей и искусственный интеллект внедряются для предиктивного обслуживания, оптимизации энергопотребления и автоматического управления сетями холодоснабжения. Облачные платформы обеспечивают централизованный мониторинг территориально распределенных объектов.Интеграция с возобновляемой энергетикой
Солнечные и ветровые электростанции в сочетании с аккумулированием холода позволяют создавать автономные системы охлаждения. Тепловые насосы используют геотермальную энергию для повышения общей эффективности.Перспективные технологии и решения
Магнитное охлаждение, термоакустические системы, использование нанофлюидов в качестве теплоносителей представляют перспективные направления развития холодильной техники. Новые хладагенты с нулевым потенциалом глобального потепления станут стандартом в ближайшие десятилетия.Заключение
Парокомпрессионные холодильные установки — это универсальное и технологически зрелое решение для охлаждения и кондиционирования. Понимание принципа их работы и устройства позволяет грамотно выбирать оборудование, оптимизировать эксплуатационные расходы и обеспечивать стабильную работу систем в любых условиях: от бытовых до промышленных.
Мотин Вячеслав Владимирович
Руководитель учебного центра, доцент ФГБОУ ВО «РОСБИОТЕХ», академик МАХ
