Основы работы низкотемпературных чиллеров
Что такое низкотемпературные чиллеры: определение и принципы работы
Низкотемпературные чиллеры — это холодильные машины, предназначенные для охлаждения теплоносителей до температур от -5°C до -60°C и ниже. Принцип работы основан на парокомпрессионном цикле с использованием специальных хладагентов и хладоносителей, адаптированных для работы при низких температурах.Основные компоненты системы включают компрессор, испаритель, конденсатор и расширительное устройство. В отличие от стандартных чиллеров, низкотемпературное оборудование требует усиленной теплоизоляции, специальных материалов и более мощных компрессоров для преодоления увеличенного перепада температур.
Температурные диапазоны и классификация низкотемпературных чиллеров
Классификация низкотемпературных чиллеров основывается на диапазоне рабочих температур:- умеренно низкотемпературные (-5°C до -25°C) — для пищевой промышленности;
- низкотемпературные (-25°C до -45°C) — для химических процессов;
- глубоко низкотемпературные (-45°C до -80°C) — для специальных применений.
Каждый тип требует специфической конфигурации оборудования и подбора рабочих сред.

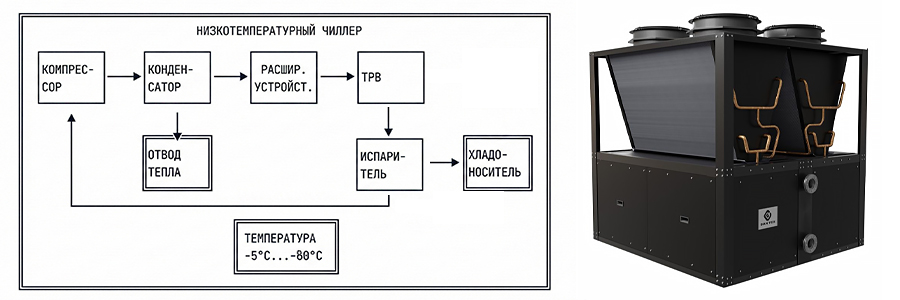

На фото: низкотемпературный чиллер DANTEX
Ключевые отличия от стандартных систем охлаждения
Основные отличия низкотемпературных систем:- Использование специальных хладагентов с низкой температурой кипения.
- Усиленная теплоизоляция всех компонентов системы.
- Применение антифризов в качестве хладоносителя.
- Более мощные компрессоры с высоким коэффициентом сжатия.
- Специальные материалы, устойчивые к низким температурам.
Физические особенности работы при низких температурах
При работе на низких температурах возникают особые физические явления: увеличение вязкости жидкости, изменение теплофизических свойств материалов, риск обледенения.Эти факторы требуют специального подхода к проектированию и эксплуатации оборудования.
Промышленное применение низкотемпературных чиллеров
Пищевая индустрия: заморозка, хранение и технологические процессы
В пищевой промышленности низкотемпературные чиллеры обеспечивают процессы шоковой заморозки, охлаждения продуктов перед упаковкой и поддержания холодовой цепи. Системы используются для производства мороженого, замороженных полуфабрикатов, охлаждения мясных и молочных продуктов.Химическая и нефтехимическая промышленность
В химических производствах чиллеры применяются для охлаждения реакционных смесей, конденсации паров, кристаллизации продуктов. Низкие температуры необходимы для контроля скорости реакций и получения продуктов заданного качества.Фармацевтическое производство и биотехнологии
Фармацевтической промышленности требуются точно контролируемые низкие температуры для синтеза активных веществ, лиофилизации препаратов, хранения биологических материалов. Системы должны обеспечивать высокую стабильность температурного режима.Машиностроение и обработка металлов
В машиностроении низкотемпературное охлаждение применяется для термической обработки металлов, охлаждения режущего инструмента, стабилизации размеров прецизионных деталей.Спортивные объекты: ледовые арены и катки
Для ледовых арен и катков низкотемпературные чиллеры обеспечивают замораживание и поддержание качества льда. Системы должны работать в широком диапазоне наружных температур с высокой надежностью.Научные лаборатории и исследовательские центры
В научных учреждениях оборудование используется для создания контролируемых условий экспериментов, хранения образцов, охлаждения аналитического оборудования.

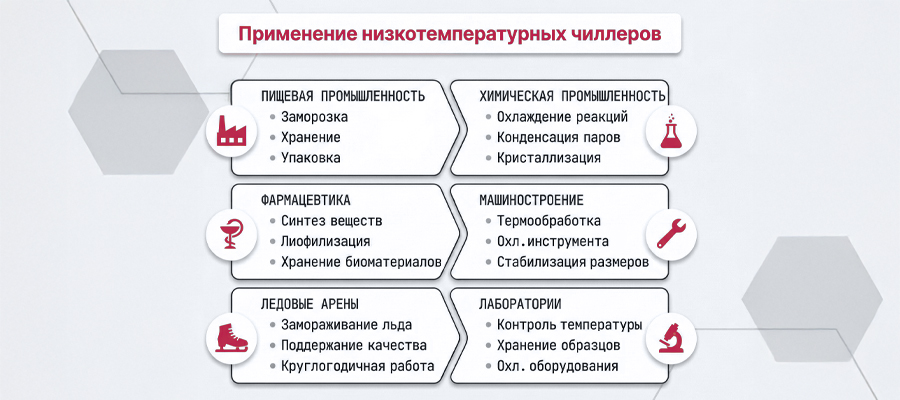

На фото: применение низкотемпературных чиллеров
Конструкции и типы низкотемпературных чиллеров

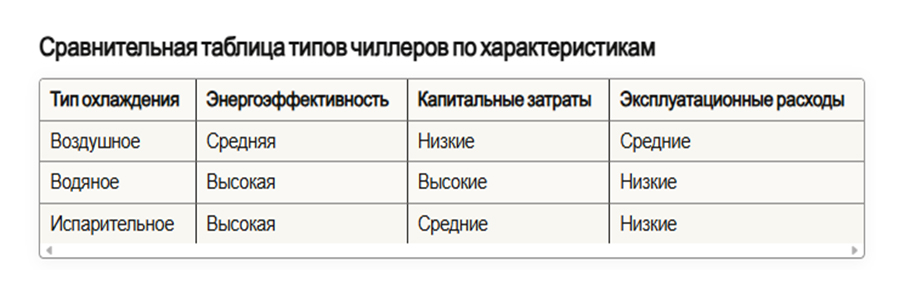

Низкотемпературные чиллеры с воздушным охлаждением
Системы с воздушным охлаждением конденсатора отличаются простотой монтажа и эксплуатации. Они не требуют подключения к системам водоснабжения, что упрощает установку. Однако их эффективность зависит от температуры наружного воздуха.Системы с водяным охлаждением конденсатора
Чиллеры с водяным охлаждением обеспечивают более стабильную работу и высокую энергоэффективность. Они требуют подключения к системе оборотного водоснабжения или градирне.Модульные решения для масштабируемых проектов
Модульные низкотемпературные чиллеры позволяют наращивать мощность системы по мере развития производства. Каждый модуль может работать независимо, обеспечивая высокую надежность системы холодоснабжения.Контейнерные низкотемпературные чиллеры для мобильного применения
Контейнерные решения предназначены для временного или мобильного применения. Все оборудование размещается в утепленном контейнере, что обеспечивает быструю установку и демонтаж.
Технические компоненты низкотемпературных чиллеров
Компрессоры для низкотемпературных применений: винтовые, поршневые, спиральные
Выбор типа компрессора определяет характеристики всей системы. Винтовые компрессоры обеспечивают высокую производительность и надежность при переменных нагрузках. Поршневые компрессоры эффективны в небольших системах. Спиральные компрессоры отличаются низким уровнем шума и вибрации.Испарители: конструкции и материалы для низких температур
Кожухотрубный испаритель является наиболее распространенным типом для промышленных применений. Материалы изготовления включают нержавеющую сталь для коррозионностойкости. Конструкция должна обеспечивать эффективный теплообмен при низких температурах.Конденсаторы и системы отвода тепла
Конденсатор должен эффективно отводить тепло при работе с большими перепадами температур. Воздушные конденсаторы используют принудительную вентиляцию, водяные — теплообмен с водой.Расширительные устройства и регулировка потока
Терморегулирующие вентили обеспечивают точное дозирование хладагента в испаритель. При низких температурах особенно важна стабильность регулирования для предотвращения обледенения.Системы автоматизации и безопасности
Современные системы автоматизации обеспечивают оптимальные режимы работы, защиту от аварийных ситуаций, удаленный мониторинг состояния оборудования.Рабочие среды в низкотемпературных чиллерах
Хладоносители: гликоли, рассолы и специальные теплоносители
Водные растворы этиленгликоля и пропиленгликоля наиболее распространены в качестве хладоносителя. Концентрация раствора определяет температуру замерзания. Специальные теплоносители используются для особых применений.Концентрация растворов и температурные характеристики
Правильный подбор концентрации гликоля критически важен для обеспечения незамерзающих свойств при рабочих температурах. Увеличение концентрации снижает теплообменные свойства жидкости.Хладагенты для низкотемпературных чиллеров: R404A, R507A, современные альтернативы
Выбор хладагента определяет рабочие характеристики системы. R404A и R507A традиционно применяются в низкотемпературных решениях. Новые хладагенты с низким потенциалом глобального потепления постепенно их замещают.Экологические требования и озоноразрушающий потенциал
Современные требования направлены на снижение воздействия на окружающую среду. Переход на экологически безопасные хладагенты является приоритетной задачей отрасли.Совместимость материалов и коррозионная стойкость
При низких температурах важна совместимость материалов с хладоносителями. Нержавеющая сталь обеспечивает долговечность в агрессивных средах.Выбор и расчет низкотемпературных чиллеров
Методика расчета холодопроизводительности
Расчет холодопроизводительности учитывает тепловые нагрузки от технологического оборудования, теплопритоки через ограждения, внутренние источники тепла. Точный расчет критически важен для эффективной работы системы.Определение рабочих параметров и условий эксплуатации
Анализ условий эксплуатации включает диапазон наружных температур, режимы работы производства, требования к точности поддержания температуры, резервирование мощности.Критерии выбора типа низкотемпературного чиллера
Основные критерии выбора:- требуемая мощность охлаждения (кВт);
- габаритные размеры и вес оборудования;
- тип охлаждения конденсатора;
- энергоэффективность;
- цена низкотемпературного чиллера.
Энергетическая эффективность и показатели COP
Коэффициент эффективности (COP) характеризует энергетическую эффективность чиллера. При низких температурах COP снижается из-за увеличения перепада температур.Экономическое обоснование инвестиций
Анализ экономической эффективности включает капитальные затраты, операционные расходы, экономию от повышения качества продукции, срок окупаемости проекта.Энергоэффективные технологии в низкотемпературных чиллерах
Системы с экономайзером и промежуточным охлаждением
Применение экономайзера позволяет повысить энергоэффективность за счет подачи пара хладагента в специальный порт компрессора. Промежуточное охлаждение снижает температуру всасывания компрессора.Инверторное управление компрессорами и вентиляторами
Частотное регулирование обеспечивает плавное изменение производительности в зависимости от нагрузки, что значительно снижает энергопотребление.Рекуперация тепла от низкотемпературных чиллеров
Утилизация тепла конденсации для технических нужд предприятия повышает общую энергоэффективность системы.Адиабатическое доохлаждение и гибридные системы
Системы адиабатического охлаждения используют испарение воды для снижения температуры воздуха, поступающего в конденсатор.Оптимизация режимов работы с помощью автоматизации
Интеллектуальные системы управления автоматически оптимизируют параметры работы для минимизации энергопотребления при обеспечении требуемых условий охлаждения.Нормативные требования и стандарты безопасности
Российские стандарты для низкотемпературных чиллеров
Российское законодательство устанавливает требования к проектированию, изготовлению и эксплуатации холодильного оборудования. Основные документы включают технические регламенты, ГОСТы, СНиПы.Международные нормы и сертификация оборудования
Международная сертификация обеспечивает соответствие оборудования мировым стандартам безопасности и эффективности. Основные стандарты: ISO, EN, ASHRAE.Требования безопасности при работе с аммиачными системами
Аммиачные системы требуют особых мер безопасности из-за токсичности хладагента. Необходимо соблюдение специальных требований к размещению, эксплуатации и обслуживанию.Экологические нормативы и ограничения по хладагентам
Международные протоколы ограничивают применение хладагентов с высоким потенциалом разрушения озонового слоя и глобального потепления.Монтаж и интеграция низкотемпературных чиллеров
Подготовка площадки и требования к размещению
Подготовка площадки включает создание фундамента, обеспечение необходимых коммуникаций, соблюдение противопожарных разрывов. Габаритные размеры оборудования определяют требования к помещению.Интеграция с существующими инженерными системами
Интеграция включает подключение к системам электроснабжения, автоматизации, вентиляции. Важно обеспечить совместимость с существующими системами управления.Пусконаладочные работы низкотемпературных чиллеров
Пусконаладка включает проверку герметичности, заправку хладагентом, настройку автоматики, тестирование на всех режимах работы.Обучение персонала и передача документации
Обучение обслуживающего персонала критически важно для безопасной и эффективной эксплуатации. Передача технической документации обеспечивает возможность квалифицированного обслуживания.Эксплуатация и техническое обслуживание
Регламенты обслуживания низкотемпературных чиллеров
Регулярное техническое обслуживание включает проверку уровня хладагента, чистку теплообменников, замену фильтров, проверку систем безопасности.Диагностика и мониторинг работы систем
Современные системы диагностики позволяют контролировать основные параметры работы, выявлять отклонения на ранней стадии, предотвращать аварийные ситуации.Типовые неисправности и методы их устранения
Наиболее частые неисправности связаны с утечками хладагента, загрязнением теплообменников, износом компрессора. Своевременное выявление и устранение неисправностей обеспечивает надежную работу.Модернизация и апгрейд существующего оборудования
Модернизация может включать замену устаревших компонентов, установку современных систем автоматизации, повышение энергоэффективности.Цифровизация и современные технологии
IoT и удаленный мониторинг низкотемпературных чиллеров
Технологии Интернета вещей (IoT) обеспечивают постоянный мониторинг состояния оборудования, удаленное управление, сбор данных для анализа.Предиктивная аналитика и техническое обслуживание по состоянию
Анализ трендов параметров работы позволяет прогнозировать потребность в обслуживании, планировать замену компонентов до их отказа.Интеграция с системами управления предприятием
Интеграция с ERP и MES системами обеспечивает учет энергопотребления, планирование обслуживания, оптимизацию производственных процессов.Искусственный интеллект в оптимизации работы чиллеров
Алгоритмы машинного обучения анализируют паттерны работы, оптимизируют режимы для минимизации энергопотребления при обеспечении требуемых параметров.Экономический анализ и окупаемость проектов
Структура капитальных затрат на низкотемпературные чиллеры
Капитальные затраты включают стоимость оборудования, монтажа, пусконаладки, обучения персонала. Цена низкотемпературного чиллера зависит от мощности и конфигурации.Операционные расходы и энергопотребление
Основные операционные расходы связаны с потреблением электроэнергии, техническим обслуживанием, заменой расходных материалов.Расчет совокупной стоимости владения (TCO)
Анализ TCO включает все затраты за жизненный цикл: приобретение, установку, эксплуатацию, обслуживание, утилизацию оборудования.Финансовые инструменты и лизинг оборудования
Лизинг позволяет снизить первоначальные инвестиции, получить налоговые преимущества, обеспечить гарантированное обслуживание.Практические кейсы и рекомендации экспертов
Успешные проекты внедрения низкотемпературных чиллеров
Анализ успешных проектов показывает важность правильного выбора оборудования, качественного монтажа, регулярного обслуживания для достижения запланированных результатов.Анализ типичных ошибок при выборе оборудования
Распространенные ошибки включают неточный расчет нагрузок, недооценку условий эксплуатации, выбор оборудования исключительно по цене без учета эффективности.Критерии выбора поставщиков и подрядчиков
При выборе поставщика важно оценить опыт работы, наличие сервисной службы, качество оборудования, репутацию на рынке, финансовую стабильность.Перспективы развития рынка низкотемпературных чиллеров
Развитие рынка определяется ростом промышленного производства, требованиями энергоэффективности, экологическими стандартами, внедрением цифровых технологий.Чиллеры низкотемпературные представляют критически важное оборудование для современной промышленности. Правильный выбор, качественный монтаж и профессиональная эксплуатация обеспечивают высокую эффективность технологических процессов и экономическую выгоду для предприятий. Развитие технологий открывает новые возможности для повышения энергоэффективности и снижения воздействия на окружающую среду.
Мотин Вячеслав Владимирович
Руководитель учебного центра, кандидат технических наук, доцент ФГБОУ ВО «РОСБИОТЕХ», академик МАХ
