Модульность в промышленном кондиционировании

Что такое модульность в промышленном кондиционировании

Промышленные кондиционеры — это специализированное климатическое оборудование, предназначенное для обслуживания производственных помещений, торговых центров, дата-центров, офисных зданий и других объектов.

Модульность в промышленных системах кондиционирования означает возможность:

• наращивать мощность путём добавления новых блоков без остановки системы;
• резервировать отдельные узлы для обеспечения непрерывной работы;
• обслуживать или ремонтировать отдельные модули, не отключая всю установку;
• комбинировать блоки разной мощности для точного достижения проектной холодопроизводительности;
• обеспечивать удобство транспортировки и монтажа.

Рассмотрим, как принцип модульности реализован в каждом из основных типов промышленного климатического оборудования.

Модульные чиллеры

Модульный чиллер — исторически первый и наиболее развитый класс промышленного оборудования с явно выраженной модульной архитектурой. Система строится из нескольких автономных холодильных машин (модулей), объединённых в единый гидравлический контур с общей автоматикой управления. Каждый модульный чиллер является независимой холодильной машиной с собственным компрессором, конденсатором и испарителем. Общая производительность системы распределяется между всеми агрегатами с помощью адаптивной системы управления — один блок назначается «ведущим», остальные работают как «ведомые». Автоматика рассчитана на одновременную работу с группой до 16 модулей в одном контуре.

Модульные чиллеры находят применение на объектах жилой, административной и коммерческой недвижимости. Модульные чиллеры DANTEX работают на следующих объектах:

• Международный аэропорт, г. Казань;
• Научная библиотека МГУ имени М.В. Ломоносова, г. Москва;
• ГУМ, г. Москва;
• Инновационный научно-технологический центр МГУ «Воробьевы горы», г. Москва.

Модульные VRF системы

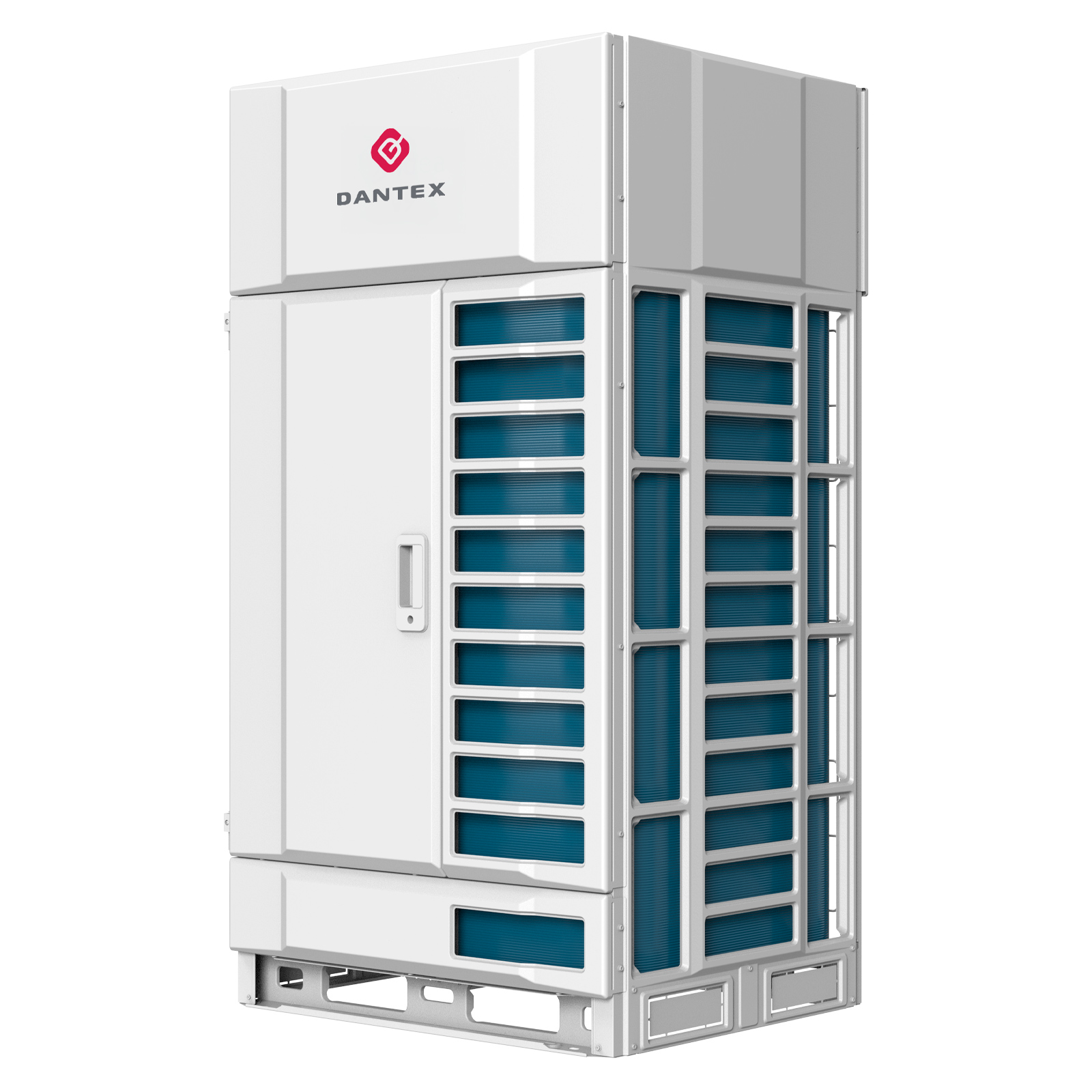

Ключевая особенность модульных VRF-систем — возможность каскадного объединения нескольких наружных блоков в единую систему. Наружные блоки серии DANTEX MVS можно объединить в систему суммарной мощностью до 320 кВт, что позволяет гибко масштабировать климатическую установку под площадь и назначение объекта.

Модульные компрессорно-конденсаторные блоки (ККБ)

Компрессорно-конденсаторный блок (ККБ) — наружная секция системы кондиционирования или вентиляции, предназначенная для подготовки хладагента и его подачи во внутренний теплообменник (испаритель). Современные промышленные ККБ могут объединяться в многомодульные конфигурации, что позволяет получать произвольную суммарную холодопроизводительность из стандартных блоков и создавать резерв мощности без значительных капитальных затрат.

Модульные прецизионные кондиционеры

Прецизионные кондиционеры — специализированный класс промышленного оборудования для помещений с высокими требованиями к точности поддержания параметров микроклимата. Они поддерживают температуру с точностью ±0,2–1,0 °C и влажность с точностью ±1–2%, работают в режиме 24/365 в течение 10 и более лет.

Модульные прецизионные кондиционеры объединяются в группы с автоматической ротацией нагрузки и резервированием, обеспечивая:

• равномерный износ всех блоков за счёт циклического чередования работающих агрегатов;
• немедленное автоматическое включение резервного блока при отказе рабочего;
• возможность вывода отдельного блока на обслуживание без отключения системы охлаждения.

Модульные крышные кондиционеры (руфтопы)

Крышные кондиционеры, или руфтопы, — это промышленные агрегаты, монтируемые на кровле здания. Мощность руфтопов варьируется от 8 до 140 кВт. Они применяются для кондиционирования торговых центров, производственных цехов и складов.
