Основы температурного контроля в шкафах автоматики
Влияние температуры на срок службы электронных компонентов
Повышенная температура является основной причиной преждевременного выхода из строя электронного оборудования. При превышении номинального температурного режима на каждые 10°C срок службы полупроводниковых элементов сокращается в два раза. Это правило, известное как закон Аррениуса, демонстрирует критическую важность поддержания оптимальной температуры внутри корпуса шкафа автоматизации.Источники тепловыделения в шкафах управления и автоматики
Основными источниками тепловыделения в промышленных шкафах являются:- силовые преобразователи и инверторы (до 5% от номинальной мощности);
- процессорные модули ПЛК (20-50 Вт на модуль);
- контакторы и реле (2-10 Вт каждый);
- трансформаторы и дроссели (3-7% потерь от мощности);
- системы освещения и индикации.
Критические температурные режимы для различного оборудования
Большинство промышленного оборудования рассчитано на работу при температуре от 0 до +55°C. Однако для обеспечения высокой надежности рекомендуется поддерживать температуру в диапазоне +20...+35°C. Климатических условий естественного охлаждения часто недостаточно, особенно при высокой плотности размещения компонентов.Типы кондиционеров для шкафов автоматики
Компрессорные кондиционеры для шкафа автоматики: принцип работы
Компрессорные системы работают по принципу парокомпрессионного цикла с использованием хладагента R134a. Компрессор сжимает хладагент, который затем конденсируется в наружном теплообменнике, отдавая тепло во внешнюю среду. После расширения в дроссельном устройстве хладагент поглощает тепло во внутреннем испарителе. Такие кондиционеры обеспечивают высокую мощность охлаждения в диапазоне от 300 до 6000 Вт.
Термоэлектрические кондиционеры Пельтье для промышленных шкафов
Термоэлектрические системы основаны на эффекте Пельтье и не содержат движущихся частей или хладагентов. При прохождении постоянного тока через термоэлектрический модуль одна сторона охлаждается, а другая нагревается. Мощность таких систем ограничена 100-300 Вт, но они отличаются высокой надежностью, низким уровнем шума и возможностью работы в любом пространственном положении.Гибридные системы охлаждения шкафов автоматики

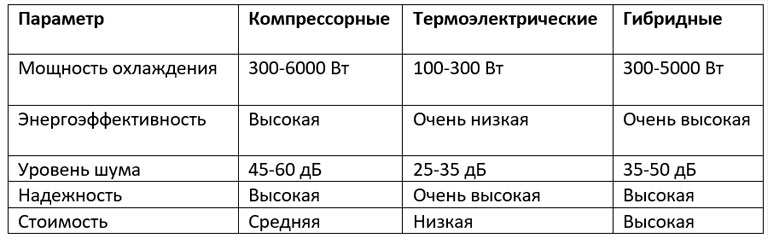

Современные гибридные решения сочетают компрессорное охлаждение с режимом осушения и системами естественного охлаждения (фрикулинг). При низких внешних температурах система автоматически переключается на энергоэффективный режим естественного охлаждения, значительно снижая энергопотребление.Сравнительная таблица характеристик кондиционеров
Расчет тепловых нагрузок и выбор мощности кондиционера
Методика расчета тепловыделения электрического шкафа
Для корректного выбора кондиционера необходимо рассчитать суммарное тепловыделение всего оборудования шкафа. Расчет производится по формуле: Q_общ = Q_оборуд + Q_потери + Q_внешн.
где Q_оборуд — тепловыделение установленного оборудования, Q_потери — теплопоступления через стенки корпуса, Q_внешн — дополнительные теплопоступления от внешних источников.
Практический пример расчета для шкафа автоматики
Рассмотрим шкаф размерами 2000×800×600 мм с установленным оборудованием:- программируемый логический контроллер: 150 Вт,
- частотный преобразователь: 200 Вт,
- контакторы и реле: 50 Вт,
- освещение: 30 Вт.
Суммарное тепловыделение оборудования составляет 430 Вт. С учетом теплопоступлений через стенки корпуса (≈20%) и коэффициента запаса 1,3 требуемая мощность охлаждения составит: Q = 430 × 1,2 × 1,3 = 670 Вт.
Учет климатических условий и внешних факторов
При установке в уличном исполнении необходимо учитывать максимальную температуру окружающего воздуха, солнечную радиацию и влажность. Для шкафов, расположенных на открытом воздухе, тепловая нагрузка может увеличиваться на 30-50% по сравнению с установкой в помещении.Запас мощности и коэффициенты безопасности
Рекомендуется закладывать запас мощности 20-30% для компенсации возможного увеличения тепловыделения при модернизации оборудования и учета старения системы охлаждения. Для критически важных систем коэффициент запаса может достигать 1,5.Критерии выбора кондиционера для шкафа автоматики
Технические характеристики и параметры оценки
Основными критериями выбора являются:- мощность охлаждения при рабочих условиях;
- диапазон рабочих температур окружающей среды;
- энергопотребление и коэффициент энергоэффективности;
- габаритные размеры и способ монтажа;
- возможность подключения по протоколу MODBUS для дистанционного мониторинга.
Степень защиты IP и условия эксплуатации
Для промышленного применения рекомендуется степень защиты корпуса не ниже IP55, обеспечивающая высокую защиту от пыли и влаги. При установке в агрессивных средах требуется специальное покрытие теплообменников и использование нержавеющих материалов.Энергоэффективность кондиционеров для промышленных шкафов
Современные кондиционеры оснащаются инверторными компрессорами, обеспечивающими плавное регулирование производительности и снижение энергопотребления до 40% по сравнению с системами постоянной производительности.Совместимость с различными типами шкафов автоматики
При выборе необходимо учитывать конструктивные особенности шкафов: наличие монтажных отверстий, толщину стенок, возможность установки на крышу или боковую поверхность. Большинство производителей предлагают адаптеры для универсального монтажа.Нормативные требования и стандарты
ГОСТ и технические регламенты для климатического оборудования
Кондиционеры для электрических шкафов должны соответствовать ГОСТ 30204-94 «Кондиционеры, воздухоохладители и тепловые насосы» и техническим регламентам Таможенного союза. Особые требования предъявляются к электромагнитной совместимости согласно ГОСТ Р 51318.Сертификация кондиционеров для шкафов автоматики
Все кондиционеры должны иметь сертификат соответствия техническому регламенту «О безопасности машин и оборудования» и декларацию о соответствии требованиям электромагнитной совместимости.Требования пожарной безопасности и взрывозащиты
Для применения во взрывоопасных зонах кондиционеры должны иметь маркировку взрывозащиты и соответствовать ГОСТ Р МЭК 60079. В обычных условиях достаточно соблюдения общих требований пожарной безопасности.Варианты установки кондиционера для шкафа автоматики
Настенный монтаж: преимущества и ограничения
Боковой монтаж на дверь или стенку шкафа является наиболее распространенным способом установки. Это решение отличается простотой установки, доступностью для обслуживания и возможностью установки на существующие шкафы. К ограничениям можно отнести увеличение габаритов шкафа и необходимость усиления конструкции.Потолочная установка кондиционера на крышу шкафа
Крышный монтаж обеспечивает компактность конструкции и не требует дополнительного пространства. Особенно эффективен для высоких шкафов с естественной конвекцией воздуха. Требует герметичной установки и надежного крепления.Встроенные решения для компактных шкафов автоматики
Для малогабаритных шкафов применяются встраиваемые кондиционеры, монтируемые внутри корпуса. Такие решения обеспечивают минимальные габариты, но ограничены по мощности и требуют специального проектирования воздуховодов.Особенности монтажа в уличных и промышленных условиях
При уличной установке необходимо предусмотреть защиту от атмосферных осадков, вибраций и механических воздействий. Рекомендуется использование антивандальных кожухов и дополнительных виброопор.Дополнительные функции современных кондиционеров
Система обогрева для всесезонной работы шкафа автоматики
Встроенные нагреватели мощностью 150-2000 Вт обеспечивают поддержание положительной температуры при низких внешних температурах. Система автоматически переключается между режимами охлаждения и обогрева в зависимости от условий.Интеллектуальные системы мониторинга и управления
Современные кондиционеры оснащаются микропроцессорными контроллерами с возможностью программирования температурных профилей, аварийной сигнализации и дистанционного мониторинга по протоколам MODBUS RTU или MODBUS TCP/IP.Фильтрация воздуха и защита от промышленных загрязнений
Встроенные фильтры обеспечивают очистку циркулирующего воздуха от пыли и агрессивных веществ. Для особо сложных условий применяются сменные угольные фильтры и фильтры тонкой очистки.Интеграция с системами диспетчеризации SCADA
Возможность интеграции с существующими системами автоматизации позволяет включить кондиционеры в общую систему мониторинга предприятия и обеспечить централизованное управление климатом.Эксплуатация и техническое обслуживание
Регламент технического обслуживания кондиционера для шкафа
Плановое ТО включает очистку фильтров (ежемесячно), проверку герметичности контура (ежегодно), замену фреона и масла (каждые 3-5 лет). Соблюдение регламента обеспечивает стабильную работу в течение 10-15 лет.Диагностика неисправностей и методы устранения
Основные неисправности: засорение фильтров, утечка хладагента, выход из строя вентиляторов. Встроенная диагностика обеспечивает раннее обнаружение проблем и предотвращение аварийных ситуаций.Модернизация систем охлаждения в существующих шкафах
При модернизации могут использоваться переходные рамки для установки новых кондиционеров на место старых. Важно пересчитать тепловые нагрузки при добавлении нового оборудования.Продление срока службы оборудования
Регулярное обслуживание, поддержание чистоты теплообменников и своевременная замена расходных материалов позволяют продлить срок службы кондиционеров до 20 лет.Области применения кондиционеров для шкафов автоматики
Телекоммуникационные шкафы и серверные стойки
В телекоммуникационном оборудовании особенно критично поддержание стабильной температуры для обеспечения качества связи. Применяются компактные кондиционеры с низким уровнем шума и высокой надежностью.Промышленные системы управления и ПЛК
Системы управления технологическими процессами требуют непрерывной работы при любых условиях. Кондиционеры обеспечивают стабильность работы ПЛК, частотных преобразователей и другого управляющего оборудования.Энергетические подстанции и распределительные шкафы
На энергообъектах кондиционеры защищают релейную защиту, системы телемеханики и автоматику от перегрева. Особые требования предъявляются к надежности и взрывобезопасности.Транспортная автоматика и сигнализация
Системы управления железнодорожным и автомобильным транспортом работают в условиях повышенной вибрации и широкого диапазона температур. Кондиционеры должны обеспечивать стабильную работу сигнальных и управляющих систем.Практические примеры внедрения
Пример 1: Охлаждение телекоммуникационного шкафа на БСНа базовой станции сотовой связи установлен уличный шкаф с радиооборудованием мощностью 2 кВт. Тепловыделение составляет 400 Вт. Установлен кондиционер мощностью 600 Вт с функцией обогрева для работы при температуре до -40°C.
Пример 2: Модернизация системы охлаждения на промышленном предприятии
На химическом предприятии заменены устаревшие кондиционеры на энергоэффективные модели с инверторным управлением. Экономия электроэнергии составила 35%, окупаемость проекта — 2,5 года.
Пример 3: Решение для уличного шкафа автоматики
Для автоматизации водоочистной станции установлен антивандальный шкаф со встроенной системой охлаждения/обогрева. Система работает автономно в течение 5 лет без обслуживания.
Экономические аспекты и расчет эффективности
Сравнение стоимости владения различными типами кондиционеров
Общая стоимость владения включает первоначальные затраты, эксплуатационные расходы и затраты на обслуживание. Компрессорные системы имеют более высокую эффективность при больших мощностях, термоэлектрические — при малых.ROI инвестиций в систему охлаждения шкафа автоматики
Инвестиции в систему охлаждения окупаются за счет предотвращения аварий и увеличения срока службы оборудования. Типичная окупаемость составляет 1-3 года в зависимости от стоимости защищаемого оборудования.Калькулятор экономии от предотвращения отказов оборудования
Расчет экономической эффективности учитывает стоимость простоя производства, замены оборудования и потери продукции. Для критически важных систем эффект может достигать миллионов рублей в год.Будущие тенденции и инновации
IoT-интеграция в кондиционерах для шкафов автоматики
Развитие интернета вещей позволяет создавать умные системы охлаждения с предиктивной диагностикой, облачным мониторингом и машинным обучением для оптимизации энергопотребления.Экологичные хладагенты и энергосберегающие технологии
Переход на природные хладагенты (CO₂, аммиак) и совершенствование компрессорной техники обеспечивают снижение вредного воздействия на окружающую среду и повышение энергоэффективности.Развитие систем прогностической диагностики
Использование датчиков вибрации, анализа потребляемого тока и других параметров позволяет прогнозировать неисправности и планировать техническое обслуживание, минимизируя риск аварийных остановок.Правильный выбор и эксплуатация кондиционера для шкафа автоматики обеспечивает надежную работу промышленного оборудования и значительную экономию средств на ремонт и замену компонентов. Современные технологии позволяют создать эффективные и экономичные системы климат-контроля для любых условий эксплуатации.
Мотин Вячеслав Владимирович
Руководитель учебного центра, кандидат технических наук, доцент ФГБОУ ВО «РОСБИОТЕХ», академик МАХ
