ККБ (прямой перевод) – компрессорно-конденсаторный блок. Также часто используются названия: холодильная компрессорно-конденсаторная установка или холодильно компрессорные машины и установки. ККБ является частью холодильной установки, включает в себя компрессор, и чаще всего конденсатор воздушного охлаждения. Эти две единицы холодильного контура соединяются фреоновыми трубопроводами, имеется система автоматики и элементы защиты этой части холодильного контура. В целях удобства и полной безопасности, эти элементы размещаются на единой раме и в едином корпусе. На выходе из корпуса имеется два трубопровода, по одному из них жидкий холодильный агент выходит из ККБ, а по другому трубопроводу газообразный холодильный агент поступает на всасывание в компрессор. В качестве испарителя выступает внутренний блок, установленный в помещении для охлаждения воздуха, или секция охлаждения в центральном кондиционере. Последний вариант встречается значительно чаще. Для соединения выходящего жидкостного трубопровода из ККБ с теплообменником испарителя имеется соединительный комплект, включающий в себя терморегулирующий вентиль, смотровое окно, фильтр-осушитель и соленоидный вентиль. Приобретается соединительный комплект отдельно. Он должен соответствовать выходным параметрам ККБ и испарителя. В противном случае весь холодильный контур будет работать с нарушениями.
На фото: Конденсатор воздушного охлаждения, компрессорная установка, спиральный компрессор

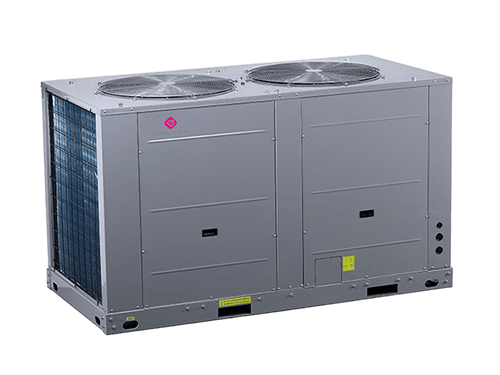

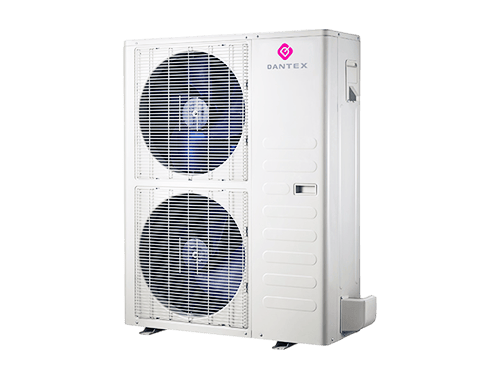

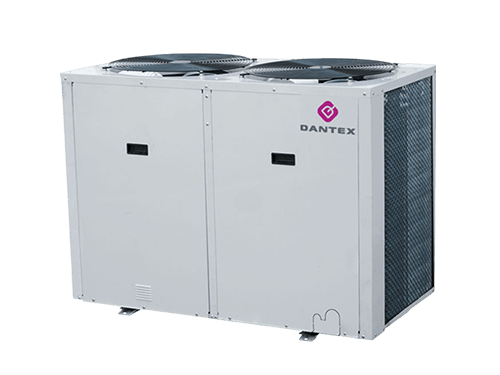

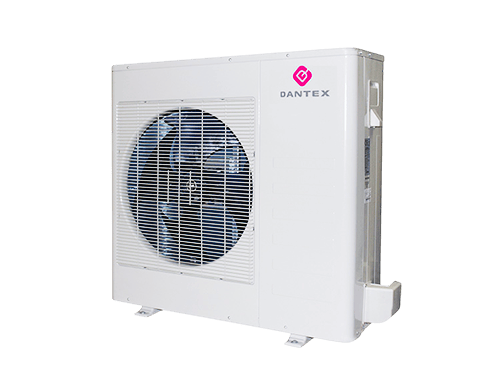

В ККБ бренда Dantex применяются компрессоры только герметичного исполнения ротационного (малой производительности) или спирального типа (средней и большой производительности). С увеличением производительности количество спиральных компрессоров увеличивается от одного до четырех (шести). Во всех вариантах комплектации компрессоров регулирование производительности ККБ происходит за счет включения/выключения. Если количество компрессоров больше одного, то за счет отключения одного или нескольких компрессоров можно ступенчато регулировать производительность. Также в ККБ малой производительности имеется один холодильный контур, а с ее повышением ККБ может иметь два холодильных контура или два тандемных компрессора в одном контуре, что позволяет расширить его возможности в работе и в регулировании производительности. При использовании двухконтурного ККБ надо обратить внимание на особенности подключения теплообменника испарителя. Теплообменник воздушного конденсатора – классического исполнения: медные трубки, по которым протекает холодильный агент, имеют пластинчатое алюминиевое оребрение. Обдувается теплообменник конденсатора осевыми вентиляторами. На сайте представлена вся линейка холодильно-компрессорных машины и установок или ККБ, предназначенных для работы в области кондиционирования воздуха.
Мотин Вячеслав Владимирович
Руководитель учебного центра, кандидат технических наук, доцент ФГБОУ ВО «РОСБИОТЕХ», академик МАХ
