Холодильная стена для ЦОД: охлаждение серверных центров обработки данных

Современные центры обработки данных сталкиваются с растущими требованиями к эффективности охлаждения серверного оборудования. При увеличении мощности стоек до 15-50 кВт традиционные методы охлаждения становятся неэффективными. Холодильная стена представляет собой инновационное решение, которое увеличивает эффективность охлаждения на 20-30% и значительно снижает энергопотребление. Эта технология требует специфического проектирования и планировки машинного зала, но обеспечивает существенные преимущества в эксплуатационных расходах и надежности оборудования.

Что такое холодильная стена в центрах обработки данных

Определение и основные принципы работы

Холодная стена представляет собой вертикальную конструкцию, которая обеспечивает направленную подачу охлажденного воздуха непосредственно к серверным стойкам. В отличие от традиционного фальшпола, воздух поступает через специальные панели, расположенные на фронтальной стороне стоек.

Принцип работы основан на создании изолированного холодного коридора, где температура воздуха поддерживается в оптимальном диапазоне 18-24°C. Горячий воздух отводится через верхнюю часть стоек в выделенную зону для последующего охлаждения.

Отличия от традиционных систем охлаждения ЦОД

Холодная стена обеспечивает:

• прямую подачу холодного воздуха к серверному оборудованию;
• минимизацию смешивания горячих и холодных потоков;
• возможность точного контроля температуры для каждой стойки;
• увеличение плотности размещения оборудования до 50 кВт на стойку.

Физика процесса и организация воздушных потоков

Организация системы воздушных потоков в холодных стенах основана на создании избыточного давления в приточных каналах. Воздух под давлением 50-150 Па подается через панели с регулируемым расходом. Скорость воздушного потока составляет 2-4 м/с, что обеспечивает эффективный теплообмен без создания турбулентности.

Эволюция систем охлаждения ЦОД: от фальшпола к холодным стенам

Исторические методы охлаждения серверных ЦОД

Первые центры обработки данных использовали обычные комфортные кондиционеры для поддержания температуры в серверных помещениях. С ростом мощностей оборудования появились прецизионные кондиционеры, обеспечивающие точное поддержание температуры и влажности.

Система фальшпол стала стандартом индустрии в 1990-х годах. В данном решении охлажденный воздух подавался через перфорированные плитки в полу, что обеспечивало равномерное распределение воздуха по залу.

Ограничения традиционного охлаждения центров обработки данных

При увеличении мощности стоек выше 10-15 кВт система фальшпол начинает показывать свои ограничения:

• неравномерное распределение охлаждения по площади зала;
• смешивание горячего и холодного воздуха;
• высокие энергозатраты на циркуляцию воздуха;
• сложность в балансировке системы;
• ограничения по плотности размещения оборудования.

Межрядное охлаждение как переходное решение

Межрядные кондиционеры стали промежуточным этапом развития систем охлаждения. Они размещаются непосредственно между рядами стоек и обеспечивают локальное охлаждение. Это решение показало эффективность направленного охлаждения и заложило основу для развития технологии холодных стен.

Технологии охлаждения для холодильных стен

Жидкостное охлаждение ЦОД: интеграция с холодными стенами

Жидкостные системы охлаждения используют воду или специальные теплоносители для отвода тепла от холодильных стен. Температура жидкости в подающем трубопроводе составляет 12-16°C, в обратном - 18-22°C. Такая разность температур обеспечивает эффективный теплообмен при минимальном расходе теплоносителя.

Интеграция жидкостного охлаждения с холодными стенами позволяет достичь коэффициента эффективности использования энергии (PUE) на уровне 1.2-1.3.

ЦОД с водяным охлаждением и чиллерными системами

Чиллерные системы обеспечивают централизованное производство холода для всего ЦОД. Чиллеры работают по принципу парокомпрессионного цикла и могут использовать различные хладагенты. Для холодных стен применяются чиллеры производительностью от 500 до 5000 кВт холода.

Водяное охлаждение чиллеров может осуществляться через градирни или драйкулеры, что позволяет использовать естественные климатические условия для повышения эффективности.

Адиабатическое охлаждение ЦОД и фрикулинг

Адиабатическом охлаждении используется испарение воды для снижения температуры воздуха. При непрямом фрикулинге наружный воздух охлаждается без прямого контакта с внутренним воздухом ЦОД. Это обеспечивает высокую энергоэффективность при подходящих климатических условиях.

Фрикулинг может обеспечить до 8000 часов в году бесплатного охлаждения в умеренном климате, что существенно снижает энергопотребление холодильных стен.

Сравнение с иммерсионным охлаждением ЦОД

Иммерсионное охлаждение предполагает погружение серверов в диэлектрическую жидкость. Хотя эта технология обеспечивает максимальную эффективность охлаждения, она требует специального оборудования и имеет ограничения по обслуживанию. Холодные стены являются более практичным решением для большинства применений.

Преимущества и эффективность холодильной стены

Энергоэффективность и снижение PUE

Холодные стены обеспечивают значительное снижение энергопотребления систем охлаждения. Коэффициент PUE (Power Usage Effectiveness) может быть снижен с 1.8-2.0 для традиционных систем до 1.2-1.4 для холодных стен. Экономия электроэнергии достигается за счет:

• снижения объемов циркулируемого воздуха на 30-40%;
• уменьшения мощности вентиляторов;
• возможности повышения температуры подачи охлаждающей жидкости.

Увеличение плотности размещения оборудования

Эффективное охлаждение с помощью холодных стен позволяет увеличить мощность серверных стоек до 30-50 кВт против 10-15 кВт для традиционных систем. Это приводит к:

• более эффективному использованию площади зала;
• снижению удельных затрат на квадратный метр;
• возможности размещения высокопроизводительного оборудования.

Экономические выгоды и расчет ROI

Инвестиции в холодные стены окупаются за 2-4 года за счет снижения операционных расходов. Основные источники экономии:

• снижение затрат на электроэнергию на 25-35%;
• уменьшение требований к резервированию систем кондиционирования;
• снижение износа оборудования за счет стабильных температурных условий.

Улучшение условий эксплуатации

Холодные стены обеспечивают более стабильные температурные условия, что снижает тепловой стресс на компоненты серверов. Это приводит к увеличению срока службы оборудования и снижению количества отказов.

Проектирование и внедрение систем охлаждения ЦОД

Расчет мощности и тепловых нагрузок

Проектирование систем охлаждения ЦОД начинается с точного расчета тепловых нагрузок. Для каждой стойки рассчитывается максимальная мощность с учетом коэффициента одновременности 0.8-0.9. Суммарная тепловая нагрузка определяет требуемую производительность холодильного оборудования с запасом 15-20%.

Расчет включает также учет тепловыделений от освещения, людей и внешних источников тепла. Для холодных стен критично точное определение расходов воздуха для каждой зоны охлаждения.

Планировка машинного зала и размещение оборудования

Планировка зала для холодных стен требует организации четкого разделения на холодные и горячие коридоры. Ширина холодных коридоров должна составлять 1.2-1.5 метра для обеспечения удобного обслуживания. Стойки размещаются рядами с шагом 1.2 метра между осями.

Размещение прецизионных кондиционеров планируется с учетом равномерного распределения нагрузки и резервирования. Каждый кондиционер должен обслуживать не более 10-12 стоек для обеспечения надежности системы.

Выбор компонентов системы охлаждения ЦОД

Выбор основных компонентов включает:

• прецизионные кондиционеры с производительностью 100-500 кВт холода;
• распределительные каналы из оцинкованной стали толщиной 1.5-2 мм;
• регулирующие клапаны с электроприводом для автоматического управления;
• перфорированные панели с коэффициентом свободного прохода 40-60%.

Все компоненты должны соответствовать требованиям по надежности и обеспечивать возможность горячего обслуживания.

Этапы монтажа и пусконаладки

Монтаж холодных стен выполняется поэтапно:

1. Установка основного холодильного оборудования.
2. Монтаж распределительных каналов и воздуховодов.
3. Установка регулирующей арматуры и датчиков.
4. Подключение систем автоматизации.
5. Пусконаладочные работы и балансировка системы.

Пусконаладка включает настройку расходов воздуха, калибровку датчиков температуры и отработку алгоритмов автоматического управления.

Нормативные требования и стандарты безопасности

Международные стандарты для центров обработки данных

Проектирование холодных стен должно соответствовать международным стандартам:

• ASHRAE TC 9.9 — рекомендации по температурным режимам
• TIA-942 — стандарт для инфраструктуры ЦОД
• ISO/IEC 27001 — требования к информационной безопасности
• EN 50600 — европейский стандарт для ЦОД

Стандарты определяют требования к температурным режимам, резервированию и мониторингу систем.

Требования к пожарной безопасности

Системы охлаждения серверных должны учитывать требования пожарной безопасности:

• использование негорючих материалов для воздуховодов;
• установка огнезадерживающих клапанов;
• интеграция с системой пожаротушения;
• обеспечение путей эвакуации дыма.

Особое внимание уделяется герметичности системы для предотвращения распространения дыма между зонами.

Экологические сертификации и «зеленые» технологии

Современные ЦОД стремятся к получению экологических сертификатов LEED, BREEAM или российского стандарта «Зеленые стандарты». Холодные стены способствуют получению высоких рейтингов за счет:

• высокой энергоэффективности;
• использования естественного охлаждения;
• снижения выбросов CO2;
• возможности интеграции с возобновляемыми источниками энергии.

Мониторинг и управление системами охлаждения серверных

Датчики температуры и влажности

Система мониторинга включает датчики температуры на входе и выходе каждой стойки. Датчики температуры воздуха размещаются с шагом 2-3 метра по длине холодной стены. Дополнительно устанавливаются датчики влажности для контроля конденсации.

Точность измерения температуры должна составлять ±0.5°C, время отклика — не более 30 секунд. Все датчики подключаются к центральной системе управления через промышленные сети связи.

Системы автоматического управления

Автоматическое управление холодными стенами осуществляется с помощью программируемых логических контроллеров (ПЛК). Система управления обеспечивает:

• поддержание заданной температуры с точностью ±1°C;
• автоматическое переключение между резервными агрегатами;
• оптимизацию энергопотребления в зависимости от нагрузки;
• сигнализацию о нештатных ситуациях.

Интеграция с DCIM и системами мониторинга ЦОД

Системы управления охлаждением интегрируются с платформами управления инфраструктурой ЦОД (DCIM). Это обеспечивает единое представление о состоянии всех инженерных систем и возможность комплексной оптимизации.

DCIM-системы позволяют анализировать эффективность охлаждения, прогнозировать потребности в мощности и планировать размещение нового оборудования.

Предиктивная диагностика и обслуживание

Современные системы мониторинга используют алгоритмы машинного обучения для предсказания отказов оборудования. Анализ трендов температуры, вибрации и энергопотребления позволяет планировать техническое обслуживание до возникновения критических ситуаций.

Сравнительный анализ методов охлаждения ЦОД

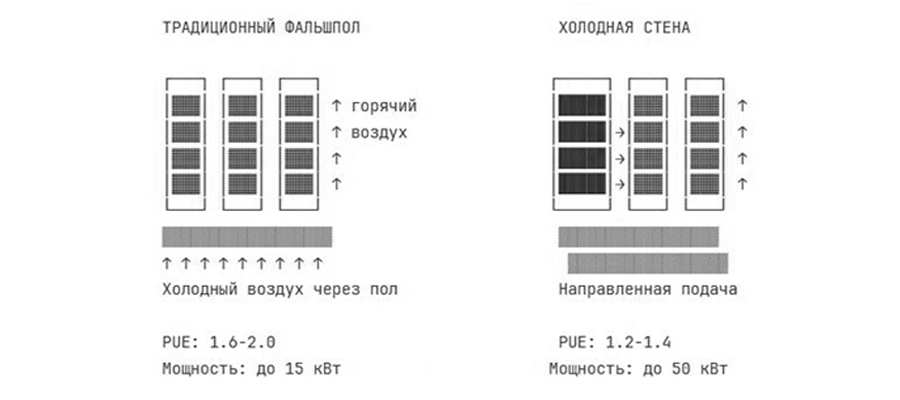

Холодильная стена vs традиционный фальшпол

Сравнение основных характеристик:

 Фальшпол:

• капитальные затраты: $200-300 на кВт мощности;
• PUE: 1.6-2.0;
• максимальная мощность стойки: 10-15 кВт;
• равномерность охлаждения: средняя.

Холодные стены:

• капитальные затраты: $350-500 на кВт мощности;
• PUE: 1.2-1.4;
• максимальная мощность стойки: 30-50 кВт;
• равномерность охлаждения: высокая.

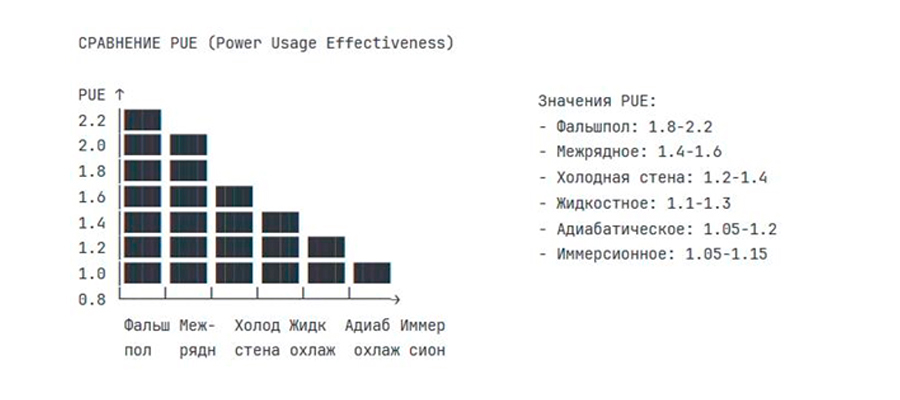

Эффективность различных систем охлаждения ЦОД

Сравнение энергоэффективности различных способов охлаждения:

1. Традиционный фальшпол: PUE 1.8-2.2.
2. Межрядное охлаждение: PUE 1.4-1.6
3. Холодные стены: PUE 1.2-1.4.
4. Иммерсионное охлаждение: PUE 1.05-1.15.

Холодные стены обеспечивают оптимальное соотношение эффективности и практичности внедрения.

Критерии выбора оптимального решения охлаждения серверных

При выборе системы охлаждения учитываются следующие критерии:

• плотность тепловыделений (кВт/м²);
• требования к надежности и резервированию;
• климатические условия региона;
• доступность технической воды;
• бюджет проекта и сроки окупаемости;
• возможности модернизации существующих ЦОД.

Гибридные подходы и комбинированные системы

В некоторых случаях применяются комбинированные решения, включающие холодные стены для высокомощных стоек и традиционное охлаждение для менее нагруженных зон.
Такой подход позволяет оптимизировать капитальные затраты и обеспечить гибкость в развитии ЦОД.

Практические кейсы и опыт внедрения

Крупные гипермасштабируемые центры обработки данных

Ведущие облачные провайдеры активно внедряют холодные стены в своих новых ЦОД. Опыт показывает возможность достижения PUE на уровне 1.15-1.25 при правильном проектировании. В гипермасштабируемых ЦОД холодные стены позволяют стандартизировать решения и снизить капитальные затраты за счет эффекта масштаба.

Корпоративные ЦОД и частные облака

Корпоративные заказчики ценят в холодных стенах возможность постепенного наращивания мощности охлаждения по мере роста IT-нагрузки. Модульный подход позволяет начать с минимальных инвестиций и развивать систему по мере необходимости.

Модернизация существующих систем охлаждения ЦОД

Модернизация существующих ЦОД с заменой фальшпола на холодные стены — сложная задача, требующая тщательного планирования. Основные проблемы включают ограничения по высоте помещений, необходимость модификации инженерных сетей и обеспечение непрерывности работы во время модернизации.

Измеримые результаты и экономический эффект

Практический опыт внедрения показывает следующие результаты:

• снижение энергопотребления на 25-40%;
• увеличение надежности на 15-20%;
• сокращение времени обслуживания на 30%;
• улучшение условий труда персонала.

Финансовое планирование и экономика проекта

Капитальные затраты (CAPEX) на системы охлаждения ЦОД

Типовые капитальные затраты на холодные стены составляют:

• холодильное оборудование: 40-50% бюджета;
• распределительные системы: 25-30% бюджета;
• системы автоматизации: 15-20% бюджета;
• монтаж и пусконаладка: 10-15% бюджета.

Общие затраты составляют $350-500 на кВт охлаждающей мощности для готового решения.

Операционные расходы (OPEX) и стоимость владения

Операционные расходы включают:

• потребление электроэнергии: 70-80% OPEX;
• техническое обслуживание: 15-20% OPEX;
• расходные материалы: 5-10% OPEX.

Снижение энергопотребления на 30% обеспечивает существенную экономию OPEX.

Расчет периода окупаемости

При стоимости электроэнергии $0.08-0.12 за кВт*ч период окупаемости составляет:

• для новых ЦОД: 3-4 года;
• для модернизации существующих: 4-6 лет;
• при использовании фрикулинга: 2-3 года.

Финансирование и лизинговые схемы

Для снижения первоначальных затрат применяются различные схемы финансирования:

• лизинг оборудования с выкупом;
• эскроу-схемы с гарантией параметров;
• энергосервисные контракты (ЭСКО);
• облачная модель Cooling as a Service.

Будущее технологий охлаждения центров обработки данных

Инновации в области холодильных стен

Перспективные направления развития включают:

• использование магнитных холодильников;
• интеграция термоэлектрического охлаждения;
• применение фазово-изменяющихся материалов;
• микроканальные теплообменники.

Интеграция с искусственным интеллектом

ИИ-системы управления обеспечивают:

• предиктивную оптимизацию энергопотребления;
• автоматическую балансировку нагрузки;
• обнаружение аномалий в реальном времени;
• самообучающиеся алгоритмы управления.

Устойчивое развитие и экологические тренды

Экологические требования стимулируют развитие:

• систем с естественными хладагентами;
• интеграции с возобновляемыми источниками энергии;
• технологий утилизации отводимого тепла;
• систем с минимальным потреблением воды.

Перспективы развития охлаждения серверных ЦОД

Будущее за гибридными системами, сочетающими воздушное и жидкостное охлаждение. Развитие процессоров с повышенными рабочими температурами позволит снизить требования к охлаждению и повысить эффективность холодных стен.

Заключение

Холодные стены представляют собой эффективное решение для охлаждения современных ЦОД с высокой плотностью размещения оборудования. При правильном проектировании и внедрении эта технология обеспечивает значительное снижение энергопотребления, повышение надежности и улучшение экономических показателей проекта.

Выбор систем охлаждения ЦОД должен основываться на комплексном анализе технических требований, климатических условий и экономических факторов. Холодные стены особенно эффективны для ЦОД с мощностью стоек свыше 15 кВт и требованиями к высокой энергоэффективности.

Успешное внедрение холодных стен требует привлечения опытных проектировщиков, использования качественного оборудования и профессионального выполнения монтажных работ. При соблюдении этих условий холодильная стена станет надежной основой для эффективной работы центра обработки данных на долгие годы.

Мотин Вячеслав Владимирович

Руководитель учебного центра, кандидат технических наук, доцент ФГБОУ ВО «РОСБИОТЕХ», академик МАХ
