Как выбрать крепеж для кондиционера: виды кронштейнов и особенности их установки

Перед покупкой сплит-системы часто возникает вопрос, какие дополнительные элементы для монтажа кондиционера входят в комплект поставки, а какие придется приобрести дополнительно. Обычно к кондиционеру прилагается монтажный комплект, в который входят следующие принадлежности: монтажная пластина с винтами для внутреннего блока, дренажный патрубок, уплотнительное кольцо и дюбели.

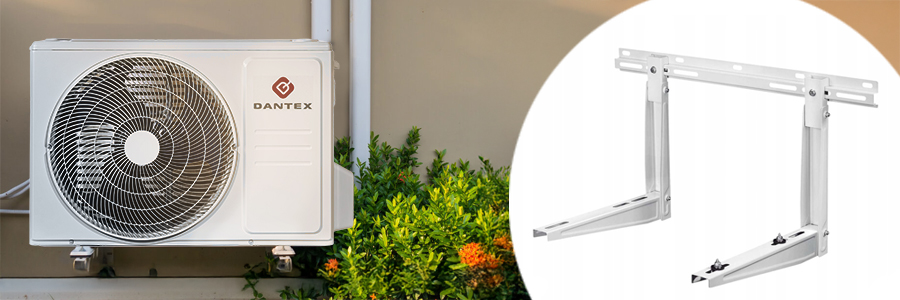

Кронштейн для установки наружного блока, который монтируется на фасад здания и принимает на себя вес и вибрацию устройства, в комплект поставки не входит, и его необходимо покупать отдельно. При этом к выбору кронштейна важно отнестись максимально ответственно, так как неправильно подобранный крепеж может привести к возрастанию уровня шума и даже к падению внешнего блока.

В этой статье разберем виды крепежей для кондиционеров и выясним по каким критериям нужно выбирать кронштейн.

Виды кронштейнов

Все кронштейны для внутренних блоков имеют горизонтальные элементы, на которые ставятся внутренний блок и вертикальные части, прикрепленные к стене. Несмотря на то, что они выполняют одну и ту же функцию (держать внешний блок), кронштейны отличаются друг от друга материалами изготовления, формой и наличием дополнительных элементов для усиления конструкции.

Кронштейны из уголка

Этот вид кронштейнов представляет собой конструкцию из перпендикулярно сваренных уголков толщиной от 2 мм и более, которая имеет форму L. Уголки — самый популярный и простой вид креплений, который способен выдерживать только небольшие нагрузки и вибрации от внешнего блока. Важно следить за надежностью крепления кронштейна к стене и целостностью антикоррозионного покрытия, так как со временем прочность изделия значительно снижается. Под действием погодных факторов сварной шов может начать ржаветь, а ржавчина кронштейна — основная причина падения внешнего блока сплит-системы.

Преимущества кронштейнов из уголка:

• Подходит для установки большинства внешних блоков бытовых кондиционеров 7 и 9 BTU,
• Дешевизна,
• Простота конструкции.

Недостатки кронштейнов из уголка:

• низкая надежность,
• не подходят для тяжелых внешних блоков,
• легко повредить антикоррозионное покрытие,
• маленький срок службы.

П-образные кронштейны

Конструкции из П-образного профиля имеют форму буквы «П», что обеспечивает большую жесткость и устойчивость к изгибу. Такой профиль может лучше распределять нагрузки.Профиль может быть просто соединен болтами, укреплен дополнительным усилением  или скреплен дополнительной балкой.

Рассмотрим каждый случай отдельно.

Конструкции из П-образного профиля, соединенного болтами

П-образные кронштейны — это более надежное решение для установки кондиционера. Они имеют дополнительные ребра жесткости и крепятся с помощью болтов, что делает их более прочными и устойчивыми к вибрации. Вибрация воздействует только на соединительный элемент, а на остальные элементы кронштейна приходится минимальная нагрузка. Для П-образных кронштейнов используются оцинкованные болты, которые не подвержены коррозии и окислению, благодаря чему служат долгие годы.

Кронштейны из П-образного профиля с дополнительным усилением

Помимо преимуществ классического П-образного профиля, данная конструкция имеет удлиненные вертикальные элементы, к которым крепится дополнительная укосина. Она придает всей системе абсолютную жесткость и позволяет ей выдерживать большой вес.

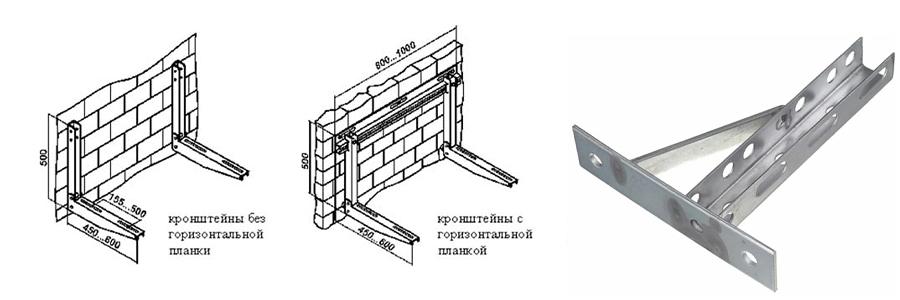

Кронштейны из П-образного профиля, скрепленные горизонтальной планкой

Кроме наличия дополнительной укосины, такие кронштейны устойчивы к горизонтальному смещению и удобно крепятся к стене. Данный вид крепежей рекомендуется использовать для установки тяжелого, дорогого и наиболее важного оборудования.

Преимущества П-образных кронштейнов:

• высокая прочность и жесткость,
• лучшее распределение нагрузки,
• устойчивость к боковым нагрузкам,
• долговечность,
• возможность использования в сложных конструкциях.

Недостатки П-образных кронштейнов:

• относительно высокая стоимость.

Требования к креплению

Крепление внешнего блока кондиционера на стену должно быть надежным и безопасным, а потому к нему предъявляются особые повышенные требования.

Требования к установке внешнего блока на кронштейны:

• в процессе выполнения работ по монтажу внешнего блока кондиционера не должна быть повреждена термоизоляция здания;
• должна быть обеспечена гарантия водонепроницаемости конструкции;
• важно обеспечить надежное крепление, которое минимизирует теплопотери.

Требования к кронштейнам

Кронштейны должны иметь:

1. минимальный собственный вес, чтобы не создавать дополнительную нагрузку на стену;

2. надежность всех соединений;

3. подходящие характеристики для установки оборудования определенной массы. Выбирайте кронштейны с заявленной нагрузкой, превышающей (желательно в 2 раза) вес внешнего блока. Зимой кронштейны должны выдерживать не только вес блока и вибрацию от него, но и снег и лед;

4. отверстия, диаметр и положение которых соответствуют кондиционеру. Это важно для надежной и безопасной установки блока, чтобы он не провисал и не создавал нагрузку на крепежные элементы;

5. высокую прочность, позволяющую выдерживать широкий диапазон температур и высокую влажность.

Требования к крепежным элементам для кронштейна

Для крепления кронштейнов к внешнему блоку и стене чаще всего используются дюбель-гвозди 10х100 мм, 12х80 мм или 14х70 мм в количестве четырех штук. Они также должны быть качественными и способными выдерживать высокие нагрузки.

Использование неподходящего крепежа может привести к его разрушению или недостаточной прочности соединения. Именно поэтому для установки дорогостоящего оборудования или в случае, если внешний блок кондиционера будет размещен над парковочными местами или тротуаром, лучше выбрать крепления, рекомендованные именно для того материала, из которого возведен дом. Это позволит обеспечить максимальную безопасность установки и не причинить вреда окружающим.

Разные материалы (бетон, кирпич, гипсокартон и т.д.) требуют различных типов крепежа кронштейна для надежной установки внешнего блока сплит-системы. Разберем подробнее виды стен и подходящие к ним крепления:

• Стены из газобетона и пеноблока. Наиболее надежными для них считаются распорные дюбели (пластиковый стержень конической формы с винтовой наружной резьбой и плоской головкой со шлицами под крестовую отвертку).
• Кирпичные стены. Для крепления к ним рекомендуется использовать дюбель-гвозди (дюбель +шуруп).
• Монолитные бетонные стены. Наиболее надежно осуществлять крепление с помощью анкеров (болты, вставленные в металлическую гильзу).
• Стены из пустотелого кирпича. Рекомендуется использовать химический анкер (клеящий состав + металлические болты).

Также важно понимать, что нагрузка на кронштейны распределяется неравномерно из-за того, что компрессор (один из самых тяжелых компонентов блока) смещен в одну из сторон. При общем весе внешнего блока 65 кг, один кронштейн будет удерживать 23 кг, а другой 42 кг. Это важно учитывать при выборе и кронштейнов, и креплений для них.

Критерии выбора
