Чиллер для ЦОД — это часть системы холодоснабжения, которая должна круглогодично отводить тепло от серверного оборудования с учётом ИТ-нагрузки, плотности стоек, температурного режима, резервирования, гидравлической схемы и автоматизации. Для дата-центра недостаточно выбрать чиллер только по холодопроизводительности: устойчивость работы зависит от всей цепочки — источника холода, насосов, трубопроводов, теплообменников, прецизионных кондиционеров или жидкостного контура, распределения воздуха, датчиков и сценариев отказа.
Охлаждение ЦОД проектируют как непрерывную систему отвода тепла от серверных стоек и инженерной инфраструктуры
Зачем ЦОД нужна чиллерная система
Серверное оборудование выделяет тепло постоянно: в рабочие часы, ночью, в выходные и в переходные периоды. Поэтому инженерная задача ЦОД — не только охладить машинный зал летом, но и обеспечить контролируемый отвод тепла в течение всего года, включая частичную нагрузку, расширение площадки и аварийные сценарии.
Чиллер производит холод для жидкостного контура. В зависимости от архитектуры ЦОД охлаждённая жидкость может подаваться к прецизионным кондиционерам, холодильным стенам, теплообменникам, внутрирядным решениям или системе жидкостного охлаждения серверного оборудования.
Чиллер не является самостоятельной заменой всей системы охлаждения. Между ним и серверными стойками обычно находятся гидравлический контур, насосные группы, арматура, теплообменники, устройства распределения воздуха или жидкости, автоматика, датчики, аварийные сигналы и система мониторинга.
На странице DANTEX о системах охлаждения для ЦОД DANTEX представлены прецизионные кондиционеры, чиллеры, фрикулинг, жидкостное и иммерсионное охлаждение, а также решения с холодными и горячими коридорами. Конкретную архитектуру выбирают по нагрузке, плотности стоек, требованиям к отказоустойчивости и планировке объекта.
От чего зависит нагрузка на систему охлаждения
Расчёт системы холодоснабжения начинается с тепловыделений ИТ-оборудования и не заканчивается суммой паспортных мощностей серверов. Для инженерного подбора учитывают структуру стойки, режимы загрузки, вспомогательное оборудование, потери в электропитании, перспективное расширение, архитектуру коридоров и способ распределения холода.
ИТ-нагрузка и тепловыделения
Практически вся электрическая энергия, потребляемая ИТ-оборудованием, в итоге превращается в тепло внутри дата-центра. Но для проектного расчёта важно определить не только суммарную мощность, но и её распределение по машинным залам, стойкам, рядам, зонам и этапам развития площадки.
Нагрузка может меняться в течение суток и по мере ввода новых стоек. Поэтому система должна рассматриваться в расчётном максимальном, частичном и переходном режимах. Выбор только по текущей нагрузке без учёта роста может привести к ограничению масштабирования, а чрезмерная избыточность без стратегии управления — к неэффективной работе на частичных нагрузках.
Плотность стоек и горячие точки
Даже при достаточной суммарной холодопроизводительности отдельная стойка или ряд может перегреваться, если холодный воздух не поступает к оборудованию в нужном объёме или горячий воздух возвращается на вход серверов. Поэтому оценивают не только мощность источника холода, но и воздушные потоки, размещение решёток, коридоры, препятствия, кабельные трассы и расположение внутренних блоков.
Для сложных или высокоплотных машинных залов используют CFD-моделирование. Оно позволяет проверить распределение воздушных потоков и выявить зоны возможной рециркуляции горячего воздуха до внедрения решения.
Перспективное расширение ЦОД
Проект должен учитывать, будет ли дата-центр вводиться очередями, какие залы будут заполняться первыми, как изменится плотность стоек и можно ли наращивать холодоснабжение поэтапно. Стратегия масштабирования влияет на компоновку чиллеров, насосных групп, коллекторов, автоматики и резервных линий.
- Суммарная ИТ-нагрузка определяет общий объём тепла, который необходимо отвести.
- Плотность стоек влияет на риск локальных перегревов и требования к распределению воздуха или жидкости.
- Планировка машинного зала влияет на эффективность холодных и горячих коридоров.
- Перспективная нагрузка важна для поэтапного развития системы.
- Холодопроизводительность источника холода не заменяет проверку распределения холода внутри зала.
Резервирование охлаждения ЦОД
Резервирование — это способность системы продолжать работу при отказе отдельного компонента или ветви. Уровень резервирования определяют по критичности ИТ-нагрузки, требованиям заказчика, архитектуре объекта, бюджету и инженерным ограничениям. Нельзя считать одну схему обязательной или достаточной для всех ЦОД.
Что означают N, N+1 и 2N
Схема N означает, что система имеет ровно столько компонентов, сколько требуется для покрытия расчётной нагрузки. В такой конфигурации отказ одного критичного элемента может привести к снижению доступной холодопроизводительности.
Схема N+1 предусматривает дополнительный резервный компонент сверх расчётного количества. Например, один дополнительный чиллерный модуль, насос или прецизионный кондиционер может включаться при отказе рабочего элемента либо при повышении нагрузки, если такая логика предусмотрена системой.
Схема 2N предполагает дублирование двух независимых трактов, каждый из которых способен обеспечить расчётную нагрузку. Такой подход требует оценки независимости не только оборудования, но и питания, трубопроводов, автоматики, распределительных устройств и путей подачи холода.
Какие элементы резервируют
Для дата-центра резервирование рассматривают на уровне всей цепочки. В зависимости от проекта оно может относиться к чиллерам, компрессорам, насосам, гидромодулям, драйкулерам, теплообменникам, распределительным коллекторам, электропитанию, контроллерам, датчикам и каналам связи с диспетчеризацией.
Дополнительный чиллер не устранит одиночную точку отказа, если в системе остаются единственный насос, общий нерезервируемый коллектор, одна линия питания или одна система управления без продуманного аварийного сценария.
Ротация и сценарии отказа
Для оборудования, работающего в группе, заранее определяют порядок ротации, алгоритмы запуска резерва, действия при аварии, допустимое время перехода, ограничения по частичной нагрузке и порядок восстановления после отключения питания. Эти алгоритмы формируются в проекте и проверяются при пусконаладке квалифицированными специалистами.
- N покрывает расчётную нагрузку без дополнительного резерва.
- N+1 добавляет резервный компонент к рабочему набору.
- 2N предполагает два независимых тракта, каждый из которых рассчитан на требуемую нагрузку.
- Резервируют не только чиллеры, но и насосы, линии питания, автоматику, распределение жидкости и воздуха.
- Уровень резервирования выбирают после анализа рисков и требований объекта.
Уровень резервирования определяют по критичности ИТ-нагрузки и отсутствию одиночных точек отказа во всей системе охлаждения
Фрикулинг и круглогодичное охлаждение
Фрикулинг, или свободное охлаждение, использует более низкую температуру наружной среды для отвода тепла с меньшим использованием компрессорного оборудования. Для ЦОД эта технология особенно актуальна, поскольку серверные и машинные залы могут нуждаться в охлаждении не только летом, но и в межсезонье или зимой.
Чиллер с фрикулингом
Чиллер с фрикулингом оснащается дополнительным теплообменником, который может охлаждать хладоноситель за счёт наружного воздуха. По информации DANTEX, когда наружная температура становится ниже заданной температуры хладоносителя, жидкость может направляться через этот теплообменник, а не только через испаритель холодильного контура.
Фактическая продолжительность работы фрикулинга зависит от климата, температуры хладоносителя, температурного напора, типа схемы, загрузки ЦОД, характеристик теплообменников, алгоритмов автоматизации и условий эксплуатации. Поэтому нельзя заранее обещать одинаковый эффект для разных площадок.
Обычный чиллер и драйкулер
Свободное охлаждение может быть реализовано через отдельную связку чиллера и драйкулера. В статье DANTEX о фрикулинге указано, что в такой конфигурации летом хладоноситель направляют на охлаждение в чиллер, а в межсезонье и зимой — в драйкулер. Эта схема может повышать отказоустойчивость, поскольку при остановке чиллера охлаждение может продолжаться за счёт драйкулера при подходящих наружных условиях, но она требует более сложной трубной развязки, арматуры и алгоритмов автоматизации.
Прямой и косвенный фрикулинг
Прямой фрикулинг использует подготовленный наружный воздух для охлаждения помещения. Он требует фильтрации, регулирования расхода и контроля параметров воздуха. Косвенный фрикулинг передаёт холод от наружного воздуха к внутреннему через теплообменник без прямого смешения потоков.
Выбор между чиллером с фрикулингом, связкой с драйкулером, прямой или косвенной схемой зависит от требований к чистоте воздуха, влажности, температуре, архитектуре ЦОД, климату площадки, доступной инженерной инфраструктуре и принятой концепции отказоустойчивости. Подробнее о принципах технологии читайте в статье DANTEX фрикулинг.
При подходящих наружных условиях дополнительный теплообменник помогает охлаждать хладоноситель за счёт наружного воздуха
Точность температуры и распределение холода
Точная температура в ЦОД — это не характеристика одного чиллера или одного кондиционера. Она достигается работой всей системы: датчиков, автоматики, прецизионных кондиционеров, гидравлического контура, организации воздушных потоков, изоляции коридоров, регулирования вентиляторов и корректных уставок.
Прецизионные кондиционеры
Прецизионные кондиционеры применяют для точного контроля параметров воздуха в машинных залах и серверных. На странице DANTEX о системах охлаждения ЦОД указано, что такие системы обеспечивают точный контроль температуры и влажности, высокую надёжность и возможность ротации блоков.
На этой же странице представлены прецизионные кондиционеры на охлаждённой воде, а также исполнения с выносным или встроенным конденсатором. Конкретный вариант выбирают по архитектуре холодоснабжения, нагрузке, месту установки, резервированию и требованиям к обслуживанию.

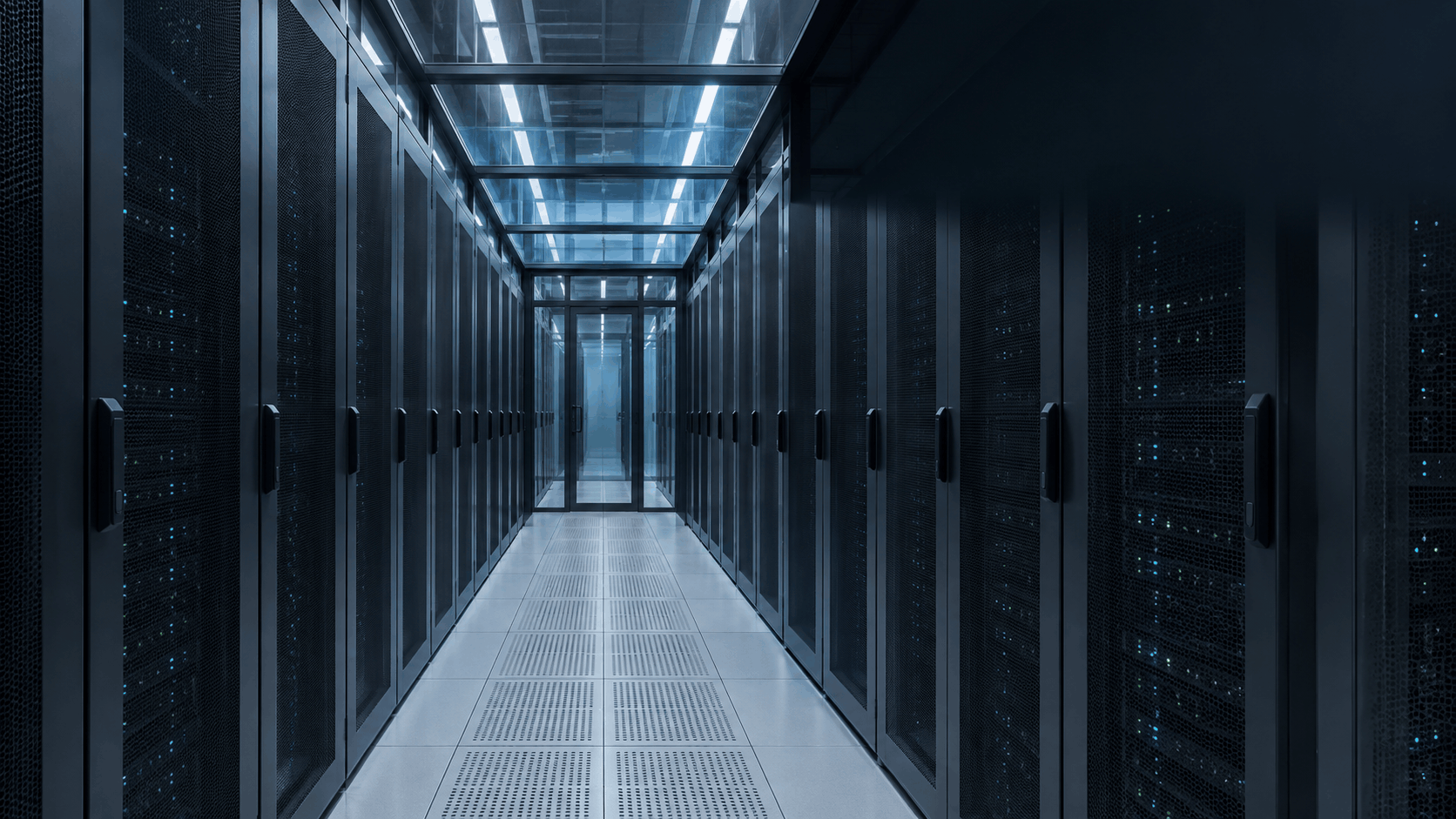

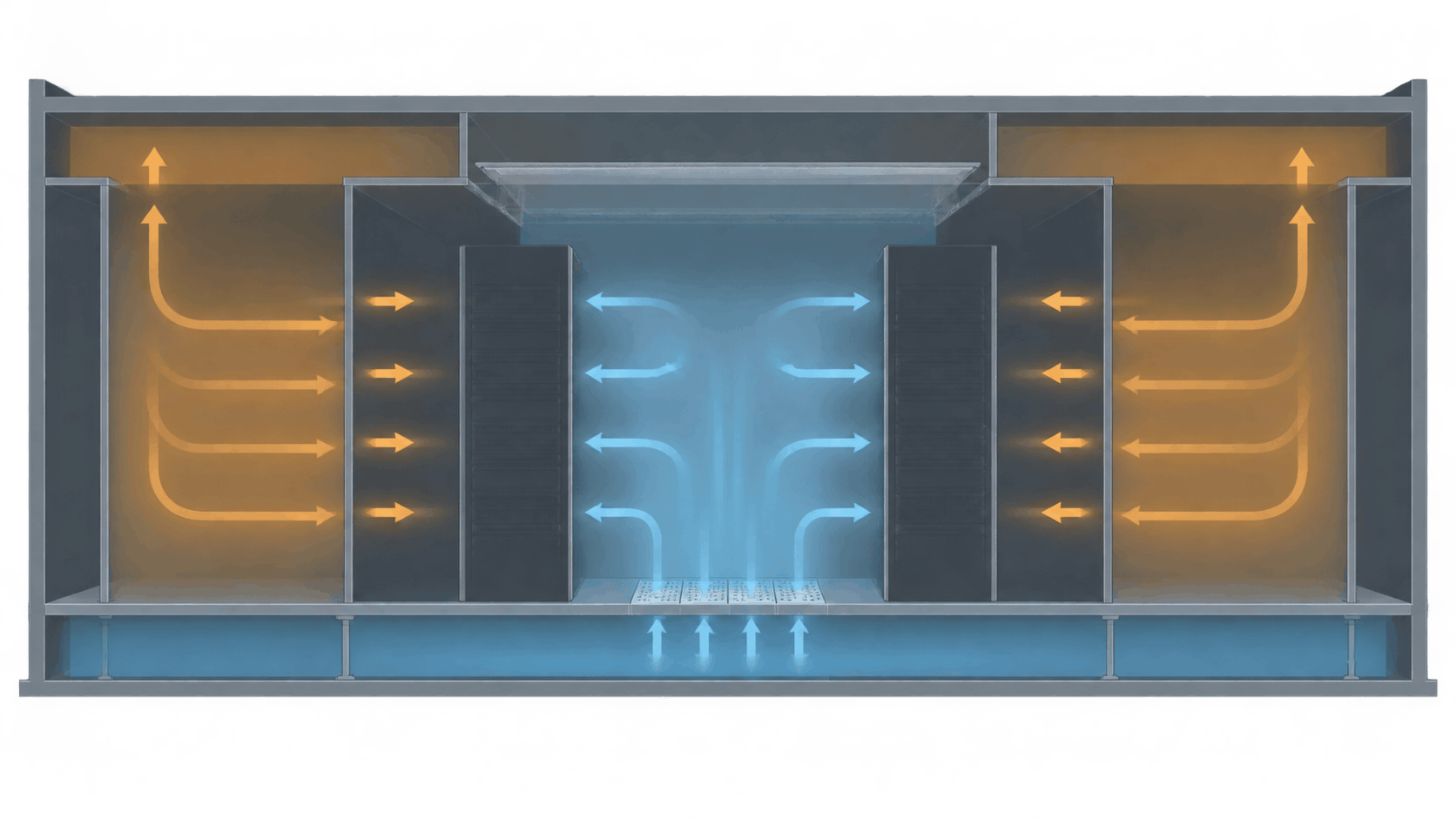

Холодные и горячие коридоры
Холодные и горячие коридоры помогают отделить охлаждённый воздух, который поступает к входу серверных стоек, от нагретого воздуха, который выходит из оборудования. Это уменьшает смешение потоков и помогает снизить риск образования локальных горячих зон.
Коридоры, фальшпол, подвесной потолок, воздухораспределительные панели и размещение прецизионных блоков должны работать как единая система. Перемещение одной стойки, изменение высоты фальшпола, кабельные заграждения или незакрытые зоны могут изменить воздушные потоки, поэтому для сложных объектов требуется проверка проектного решения.
Холодильные стены
Холодильная стена — один из вариантов направленной подачи охлаждённого воздуха к серверным стойкам. Она может использоваться в проектах с изолированным холодным коридором и требует соответствующей планировки машинного зала. Подробнее о принципе этого решения можно прочитать в статье DANTEX холодильная стена для ЦОД.
Жидкостное охлаждение высоконагруженных стоек
При высокой плотности нагрузки воздушного охлаждения может быть недостаточно или нецелесообразно использовать его как единственный способ отвода тепла. На странице DANTEX для ЦОД указано, что для современных высокопроизводительных процессоров требуется жидкостное охлаждение, включающее радиаторы, коллекторы, насосные станции и драйкулеры.
Жидкостный контур серверов нельзя рассматривать как простую замену кондиционерам. Он требует отдельного инженерного расчёта расхода, давления, теплообменников, качества рабочей жидкости, защиты от утечек, мониторинга и интеграции с общим холодоснабжением.
Разделение воздушных потоков помогает уменьшить смешение нагретого и охлаждённого воздуха и снижает риск локальных перегревов

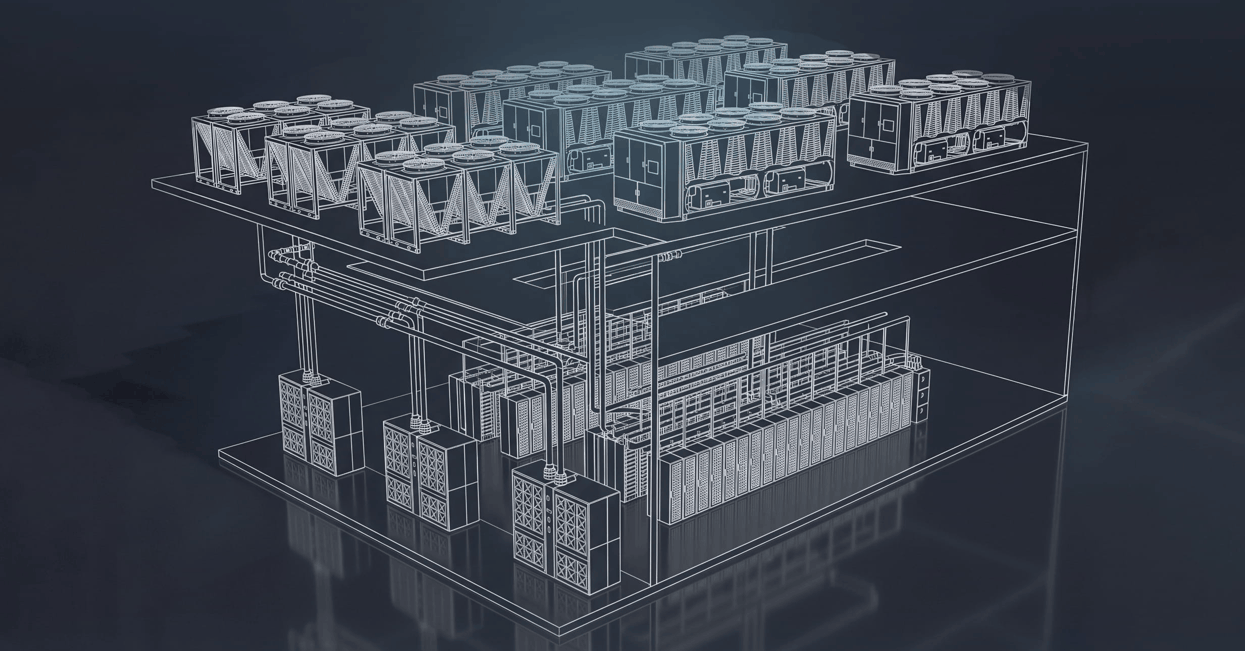

Какие компоненты нельзя выбирать отдельно
Надёжность и эффективность охлаждения ЦОД определяются не отдельным чиллером, а совместимостью всех компонентов системы. Ошибка в гидравлическом контуре, автоматики или распределении воздуха может ограничить результат даже при достаточной номинальной холодопроизводительности источника холода.
Источник холода и способ отвода тепла
Чиллер, драйкулер, градирня, выносной конденсатор или другой элемент отвода тепла подбирают вместе с учётом климата, места размещения, температурного графика, фрикулинга, шумовых ограничений, электропитания и сервисных проходов.
Гидравлический контур
Насосы, гидромодули, трубопроводы, теплообменники, фильтры, клапаны, коллекторы и буферные ёмкости должны обеспечивать расчётный расход и устойчивую работу в штатном и аварийном режимах. Их параметры нельзя назначать отдельно от чиллера, внутренних потребителей и сценариев резервирования.
Автоматика и мониторинг
Для ЦОД важны датчики температуры, влажности, расхода и давления, аварийные сигналы, контроль состояния оборудования, алгоритмы ротации и перехода на резерв. Логика автоматики должна учитывать нормальную работу, частичную нагрузку, выход из строя отдельного оборудования и восстановление системы после аварийного события.
Воздушная организация и серверная инфраструктура
Стойки, коридоры, фальшпол, потолочное пространство, кабельные трассы, панели и локальные устройства охлаждения влияют на фактическую температуру на входе в серверы. Их компоновку оценивают вместе с системой холодоснабжения, а не после выбора чиллера.

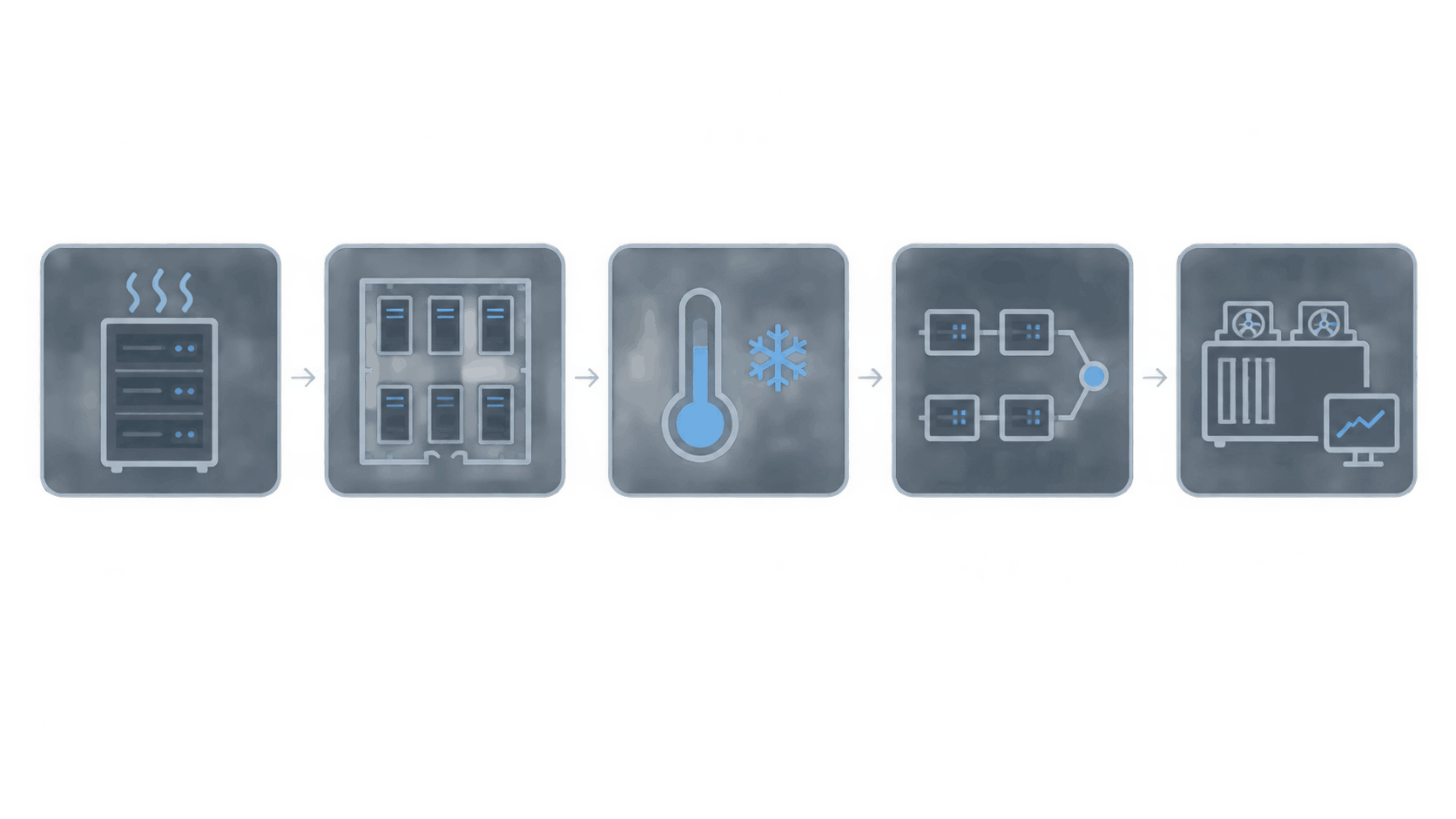

Как подготовить данные для подбора системы
Подбор чиллера и системы охлаждения ЦОД начинается с параметров ИТ-инфраструктуры и планировки, а не с выбора серии оборудования. Полный набор исходных данных помогает определить архитектуру охлаждения, резервирование и возможности последующего масштабирования.
- Укажите текущую и перспективную ИТ-нагрузку по залам, стойкам, рядам и этапам ввода.
- Определите плотность нагрузки и зоны, где могут размещаться высоконагруженные серверные стойки.
- Подготовьте план машинного зала, расположение стоек, коридоров, фальшпола, потолочного пространства, инженерных помещений и наружной площадки.
- Зафиксируйте требования к температуре, влажности, допустимым отклонениям и контролируемым точкам измерения.
- Определите требуемый уровень резервирования: N, N+1, 2N или иной сценарий, согласованный с требованиями объекта.
- Опишите существующие и планируемые источники питания, ограничения по электроснабжению, условия резервного питания и требования к мониторингу.
- Укажите предполагаемую схему отвода тепла: воздушное, водяное, фрикулинг, драйкулер, градирня, выносной конденсатор или комбинированный вариант.
- Определите, нужна ли поддержка жидкостного охлаждения серверов, и подготовьте параметры соответствующего контура.
- Укажите климатические и архитектурные ограничения площадки: наружная зона, шум, доступ для обслуживания, ограничение по высоте, весу, трассам и водоснабжению.
- Подготовьте требования к автоматике, диспетчеризации, аварийным сигналам, журналированию событий и ротации оборудования.
- Передайте исходные данные инженерам для проектного анализа, включая расчёт нагрузки, гидравлики, воздушных потоков и сценариев отказа.
Для ЦОД и серверных с постоянной нагрузкой, несколькими машинными залами, высокой плотностью стоек, фрикулингом, жидкостным охлаждением или резервированием проектный подход обязателен. Он позволяет проверить не только производительность оборудования, но и независимость резервных трактов, переходные режимы и соответствие архитектуры задачам эксплуатации.
Техническое задание формируют от нагрузки и архитектуры машинного зала к резервированию, схеме охлаждения и автоматике
Ошибки проектирования и эксплуатации
Выбор только по суммарной мощности
Даже если суммарная холодопроизводительность соответствует общей ИТ-нагрузке, отдельные стойки могут перегреваться из-за рециркуляции горячего воздуха, недостаточного расхода воздуха, неудачной компоновки коридоров или неправильной настройки системы.
Резервирование только чиллера
Резервный чиллер не устраняет отказ единственного насоса, общего коллектора, незащищённой линии питания, контроллера или участка распределительной сети. Резервирование следует анализировать для полного тракта подачи холода.
Ожидание фиксированной экономии от фрикулинга
Фрикулинг зависит от наружных условий и рабочей температуры хладоносителя. Его эффективность меняется по сезонам, режимам нагрузки и параметрам системы. Оценивать эффект следует по климатическим данным площадки, проектной схеме и алгоритмам автоматики, а не по универсальному числу часов или проценту экономии.
Смешение горячих и холодных потоков
Открытые торцы коридоров, неуплотнённые стойки, кабельные проходы, неудачно расположенные решётки и препятствия под фальшполом могут нарушить расчётное распределение воздуха. Такие изменения требуют оценки их влияния на температуру входящего воздуха серверов.
Самостоятельное изменение инженерных уставок
Не следует самостоятельно менять параметры автоматики, переключать резервные контуры, вмешиваться в холодильный контур, насосные группы, электрощиты или систему диспетчеризации. Настройка и пусконаладка чиллеров, фрикулинга, арматуры, датчиков и аварийной логики выполняются квалифицированными специалистами по утверждённому проекту и документации оборудования.
Решения DANTEX для ЦОД
Для комплексного рассмотрения проекта используйте раздел систем охлаждения для ЦОД DANTEX. На странице представлены прецизионные кондиционеры, решения на охлаждённой воде, системы с холодными и горячими коридорами, холодильные стены, фрикулинг, жидкостное и иммерсионное охлаждение.
Если для концепции требуется централизованное производство холода, перейдите в категорию чиллеров для ЦОД. На странице представлены промышленные чиллеры с воздушным охлаждением конденсатора, модульные решения и оборудование большой производительности. Диапазон производительности в категории составляет от 42 до 1419 кВт, но выбор конкретного оборудования зависит от реальной нагрузки, резервирования, температурного графика, схемы фрикулинга и условий площадки.
Для понимания технологии свободного охлаждения используйте материал «Фрикулинг». Он описывает чиллер с дополнительным теплообменником, связку обычного чиллера с драйкулером, а также прямой и косвенный фрикулинг.
Перед обращением подготовьте данные из чек-листа ниже и направьте их через форму «Отправить вопрос» на странице DANTEX. Это позволит обсуждать не абстрактный чиллер, а полноценную систему охлаждения, рассчитанную на нагрузку, планировку, резервирование и развитие ЦОД.
Чиллер, драйкулер, гидравлическая часть и автоматика должны рассматриваться как единая система холодоснабжения ЦОД
Чек-лист для инженерного запроса
- Текущая и перспективная ИТ-нагрузка по машинным залам, стойкам и этапам развития.
- Плотность нагрузки по стойкам и зоны размещения высоконагруженного оборудования.
- План машинного зала с рядами стоек, холодными и горячими коридорами, фальшполом, потолочным пространством и кабельными трассами.
- Требования к температуре, влажности, точкам контроля и допустимым отклонениям.
- Требуемый уровень резервирования и сценарии работы при отказе компонентов.
- Необходимость ротации оборудования и логика ввода резерва.
- Предпочтительная или существующая схема охлаждения: прецизионные кондиционеры, охлаждённая вода, чиллеры, драйкулеры, фрикулинг, холодная стена, жидкостное охлаждение.
- Температурный график и параметры тепло-/хладоносителя, если предусмотрен жидкостный контур.
- Сведения о насосных группах, трубопроводах, теплообменниках, коллекторах и существующем оборудовании.
- Ограничения наружной площадки: площадь, шум, доступ для обслуживания, условия размещения, климатические факторы.
- Электроснабжение, резервное питание, вводы, ограничения по мощности и требования к мониторингу.
- Требования к BMS, диспетчеризации, аварийным сигналам, журналированию и удалённому контролю.
- Необходимость CFD-моделирования или анализа воздушных потоков.
- Требования к срокам расширения и этапам ввода мощностей.
Вопросы и ответы
Когда для ЦОД нужен чиллер?
Чиллерную систему рассматривают, когда для отвода тепла требуется централизованный жидкостный контур, высокая производительность, масштабирование, резервирование или интеграция с прецизионными кондиционерами, холодильными стенами, драйкулерами либо жидкостным охлаждением серверов. Конкретная необходимость зависит от нагрузки, плотности стоек, планировки и требований к отказоустойчивости.
Что означает резервирование N, N+1 и 2N?
N покрывает расчётную нагрузку рабочими компонентами без дополнительного резерва. N+1 включает один резервный элемент сверх необходимого набора. 2N предполагает два независимых тракта, каждый из которых способен обеспечить требуемую нагрузку. На практике проверяют независимость не только чиллеров, но и насосов, питания, автоматики, трубопроводов и распределения холода.
Какие компоненты системы охлаждения нужно резервировать?
Состав резерва определяется проектом и уровнем критичности ЦОД. В него могут входить чиллеры, компрессоры, насосы, гидромодули, драйкулеры, теплообменники, контроллеры, датчики, линии питания, распределительные коллекторы и ветви подачи холода. Важно выявить одиночные точки отказа всей системы.
Что такое фрикулинг и как он работает в ЦОД?
Фрикулинг использует низкую температуру наружной среды для охлаждения объекта или хладоносителя с меньшей нагрузкой на компрессорное оборудование. В чиллере с фрикулингом дополнительный теплообменник помогает охлаждать хладоноситель наружным воздухом при подходящих условиях. Возможность и эффективность режима зависят от климата, температурного графика и проектной схемы.
Может ли фрикулинг полностью заменить чиллер?
Не всегда. Фрикулинг работает только при подходящих наружных условиях и температурном напоре. Для круглогодичной устойчивой работы ЦОД часто рассматривают комбинированные схемы, где свободное охлаждение дополняет компрессорное оборудование или работает совместно с драйкулерами, теплообменниками и автоматикой.
Как обеспечить точную температуру в машинном зале?
Точность поддержания температуры зависит от датчиков, автоматики, прецизионных кондиционеров, расхода воздуха или жидкости, организации холодных и горячих коридоров, положения стоек, настройки уставок и отсутствия рециркуляции горячего воздуха. Один чиллер без корректного распределения воздуха не обеспечивает точность по каждой стойке.
Чем холодный коридор отличается от горячего?
В холодном коридоре организуют подачу охлаждённого воздуха к фронтальной стороне серверных стоек. В горячем коридоре собирают нагретый воздух, выходящий из оборудования, и направляют его к устройствам охлаждения. Разделение потоков помогает уменьшить их смешение.
Когда нужны прецизионные кондиционеры?
Прецизионные кондиционеры применяют, когда требуется точное управление температурой и влажностью в серверных или машинных залах, надёжность работы и возможность ротации блоков. Их тип — воздушный, водяной, с выносным или встроенным конденсатором — выбирают по проектной архитектуре ЦОД.
Когда применяется жидкостное охлаждение серверов?
Жидкостное охлаждение рассматривают для высоконагруженных серверов и процессоров, когда воздушного охлаждения недостаточно или когда требуется эффективнее отводить тепло непосредственно от компонентов. Оно требует отдельных расчётов контуров, насосов, коллекторов, теплообменников, контроля утечек и интеграции с общей системой охлаждения.
Какие данные нужны для подбора чиллера для ЦОД?
Необходимы текущая и перспективная ИТ-нагрузка, плотность стоек, планировка машинного зала, температурные требования, схема резервирования, данные по гидравлическому контуру, условия размещения наружного оборудования, требования к фрикулингу, автоматике и диспетчеризации. С этими данными перейдите в раздел систем охлаждения для ЦОД DANTEX и направьте запрос через форму «Отправить вопрос».
